Manuel du conducteur Opel Corsa: Feux arrière

Manuel du conducteur Opel Corsa / Soins du véhicule / Remplacement des ampoules / Feux arrière

Véhicule de tourisme à 5 por

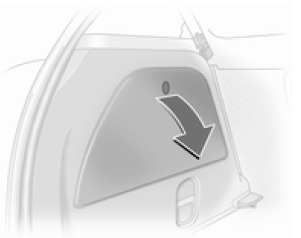

  1. Ouvrir le cache latéral.

    Lord du remplacement des ampoules du côté droit, retirer tout d'abord les outils et le cric ou le kit de réparation de pneu, puis retirer la boîte à outils.

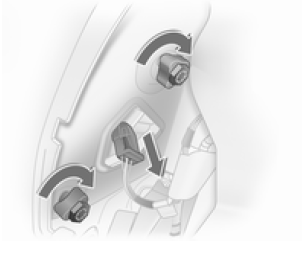

  1. Débrancher la fiche en appuyant sur l'ergot de la douille de l'ampoule.

  2. Maintenir le boîtier de l'ampoule depuis l'extérieur ; dévisser les deux écrous de fixation.

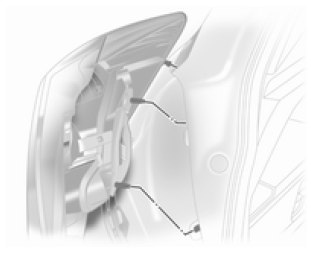

  1. Détacher le boîtier de l'ampoule vers l'arrière.

  1. Appuyer légèrement sur les trois pattes de verrouillage sur l'extérieur de la douille de l'ampoule et enlever la douille de l'ampoule.

  1. Pousser légèrement l'ampoule dans la douille, la tourner dans le sens antihoraire, l'enlever et remplacer l'ampoule.

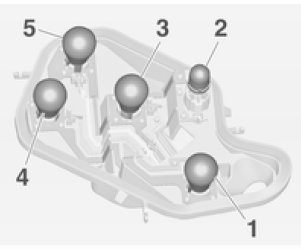

Feu antibrouillard arrière, peut n'être présent que d'un seul côté (1)
Feu de recul (2)
Clignotant (3)
Feu arrière / feu de position (4)
Feu arrière / feu stop (5)

  1.  Engager la douille de l'ampoule dans le boîtier de l'ampoule en vérifiant que l'engagement s'effectue correctement.

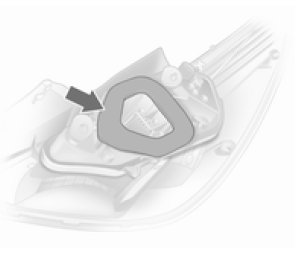

  1. S'assurer que le joint de douille de l'ampoule est positionné comme illustré.

  1. Introduire le boîtier de l'ampoule dans la carrosserie, serrer les écrous de fixation à la main. Brancher la fiche. Fermer le cache.

Vérifier le bon fonctionnement des feux arrière après le remplacement des lampes : mettre le contact, actionner les freins, allumer les feux de position.

Véhicule de tourisme à 3 portes, fourgonnette

  1. Ouvrir le cache latéral.

Lord du remplacement des ampoules du côté droit, retirer tout d'abord les outils et le cric ou le kit de réparation de pneu, puis retirer la boîte à outils.

  1. Débrancher la fiche en appuyant sur l'ergot de la douille de l'ampoule.

  2. Maintenir le boîtier de l'ampoule depuis l'extérieur ; dévisser les deux écrous de fixation.

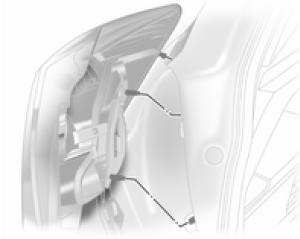

  1. Enlever l'ensemble de feu arrière.

  1. Appuyer légèrement sur les trois pattes de verrouillage sur l'extérieur de la douille de l'ampoule et enlever la douille de l'ampoule.

  1. Pousser légèrement l'ampoule dans la douille, la tourner dans le sens antihoraire, l'enlever et remplacer l'ampoule.

Feu de recul (côté droit), feu antibrouillard arrière (côté gauche) (1)
Feu arrière (2)
Clignotant (3)
Feu arrière / feu stop (4)
Feu arrière (5)

  1. Engager la douille de l'ampoule dans le boîtier de l'ampoule en vérifiant que l'engagement s'effectue correctement.

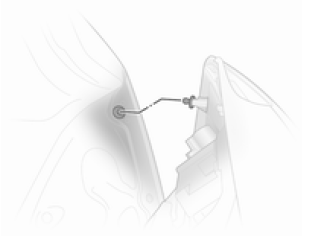

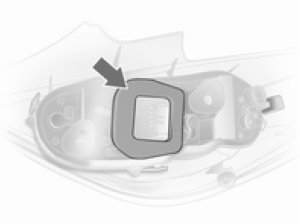

  1. S'assurer que le joint de douille de l'ampoule est positionné comme illustré. Poser le joint rond sur la vis de fixation.

  2.  Introduire le boîtier de l'ampoule dans la carrosserie et serrer les écrous de fixation à la main. Brancher la fiche. Fermer le cache et l'encliqueter.

Vérifier le bon fonctionnement des feux arrière après le remplacement des lampes : mettre le contact, actionner les freins, allumer les feux de position.
