Revue technique automobile Opel Corsa: Mise au point moteur
Contrôle et réglage du jeu aux soupapes
- Soulever un côté du véhicule et engager le 5e rapport.
- Déposer le couvre-culasse.
- Tourner la roue dans le sens d'avancement afin d'amener le piston du 1er cylindre au pmh (repère sur la poulie de vilebrequin en regard du doigt).

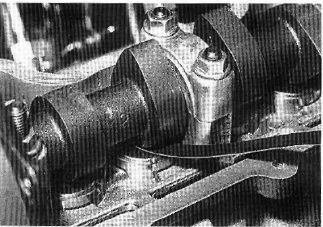

- Vérifier qu'aucune came de ce cylindre ne soit en contact avec le poussoir et Contrôler le jeu.
- Si la valeur rélevée n'est pas conforme à la preconisation, regier lejeu commesuit.
Contrôle du jeu aux soupapes

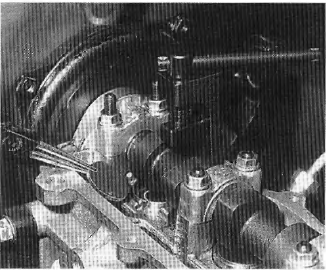

- Retirer la cale d'epaisseur du poussoir en le comprimant à l'aide de l'outil km-650.
- Choisir une nouvelle pastille poui etablir un jeu correct.
Exemple:
- jeu mesure à une soupape d'admission : 0,25 mm ;
- jeu preconise : 0,15 mm ;
- difference : 0,10 mm.
La pastille à monter devra être plus epaisse de 0,10 mm que l'ancienne.
- Apres le réglage, reContrôler le jeu et repeter l'opération si nécessaire.
- Procéder de la même maniere pour toutes les soupapes.
- Reposer le couvre-culasse.
- Dèscendre le véhicule au sol.
| Jeu de fonctionnement (à froid): adm :0,15mm ech: 0,25 mm |
Alimentation
...
D'autres materiaux:
Culasse 8 soupapes
En alliage logér à simple arbre à cames en tête et poussoirs hydrauliques.
Hauteur de la culasse : 95,25 +- 0,45 mm.
Defaut de planeite maxi: 0,025 mm.
Defaut de rugosite maxi: 0,025 mm.
Rectification toleree dans les limites Dès cotes de hauteur.
Joint de cula ...
Levage
Avec le cric de bord
Dès points de levage sont prévus sur les bas de caisse proches Dès roues.
Points de levaee Dès corsa berlines.
Avec le cric de bord
Avec un pont elevateur.
Avec un cric rouleur ou un pont èlèvateur
Nota : ne pas prendre ...
Culasse 16 soupapes
En alliage logér à double arbre à cames en tête et poussoirs hydrauliques.
Hauteurde la culasse: 134,70 à 135,00 mm.
Defaut de planeite maxi: 0,05 mm.
Defaut de rugosite maxi: 0,025 mm.
Rectification toleree dans les limites Dès cotes de hauteur.
Alesage ...
