Revue technique automobile Opel Corsa: Allumage et alimentation

Revue technique automobile Opel Corsa / Moteur essence / Conseils pratiques / Mise au point moteur / Allumage et alimentation

Constitution et fonctionnement

Alimentation en carburant

La pompe à rouleaux immergée refoule du carburant qui est filtre à la sortie du Réservoir puis conduit jusqu'au boitier papillon (monopoint) ou à la rampe d'injection (multipoints) où il traversé l'injecteur et passe par le régulateur de pression. Sur les moteurs à injection monopoint, le régulateur maintien la pression à une valeur fixe de 0,76 bar sous l'action d'un ressort. Sur les moteurs à injection multipoints, le régulateur maintien constant la difference de pression entre le carburant et le collecteur d'admission (amont et aval de l'injecteur).

Ceci est réalise gréce à l'action d'un ressort assistée de la pression qui regne dans le collecteur d'admission. L'excedent de carburant repart au Réservoir par une canalisation. Le bouchon de Réservoir est totalement hermetique et la mise à l'air libre s'effectue par une canalisation qui relie la goulotte de remplissage au Réservoir à charbon actif. Le Réservoir i charbon actif (ou canister) permet un echange de pression entre le Réservoir à carburant et l'atmosphere tout en piegeant (es hydrocarbures. Une canalisation entre le boitier papillon et le r&ervoir à charbon actif permet la reaspiration Dès vapeurs d'nydrocarbures lorsque le moteur fonctionne. Une vanne pneumatique, ou une electrovanne Commandee par le calculateur (c16xe) n'autorise la reaspiration que sous certaines conditions de fonctionnement du moteur (température, chargé etc...).

Principe de fonctionnement du générateur d'impulsions à effet hall.
Principe de fonctionnement du générateur d'impulsions à effet hall.

Alimentation en air

L'air frais est épuré par un filtre à élément en papier. Sur le moteur c16xe, l'air travers le débitmêtre massique à fil chaud chargé de mesurer la quantite d'air admise par le moteur. La veine d'air passe par le boitier papillon qui adapte la quantite d'air gréce au papillon qui genere une perte de chargé dans le circuit.

Un canal en derivation au papillon permet de reguler le régime de ralenti lorsque le papillon est en appui sur sa butée repos et assure la fonction d'air additionnel en départ à froid. C'est un moteur pas à pas à deux enroulements et Commande par le calculateur qui au moyen d'un boisseau regle le débit dans le canal. Le recyclage Dès vapeurs d'huile s'effectue par deux canaux, l'un pris en amont du papillon Dès gaz pour les fortes chargés et l'autre en aval pour les faibles chargés.

Gestion moteur

Sondes et capteurs

Moteurs c12nz et c14nz injection monopoint multec

Le générateur de hall est incorporé au distributeur. Il est constitué d'un élément fixe, la b arrière magnetique, et d'un élément mobile, le rotor.

La barrière magnetique se compose d'un aimant permanent monte sur le plateau et du detecteur de hall, ou circuit intégré de hall, placé face à l'aimant sur un support en ceramique. Le rotor comprend 4 téles (ou ecrans) correspondant au nombre de cylindres du moteur: lorsqu'il tourne, les téles passent dans l'entrefer existant entre l'aimant et le detecteur de hall. Quand' une tolepénètre dans l'entrefer, cela a pour effet de detourner le champ magnetique et d'interrompre l'effet hall dans le detecteur. Dès que l'effet hall cesse, le transistor de declénchement devient conducteur et laisse passer le courant primaire dans la bobine. Lorsque la téle a termine son passage devant l'aimant, le champ magnetique agit de nouveau, le courant primaire est interrompu, ce qui donne naissance, comme dans toute bobine classique, à un courant haute tension dirigé vers les bougies.

La largeur dès téles correspond à l'angle de cames, c'est-é-dire qu'il demeure constant et ne necessite aucun réglage.

Générateur à effet hall
Générateur à effet hall

  1. Téle du rotor
  2.  B arrière magnetique
  3. Detecteur de hall
  4.  Entrefer
  5. Largeur Dès téles du rotor correspondant à la valeur d'angle de came d'un allumeur classique.

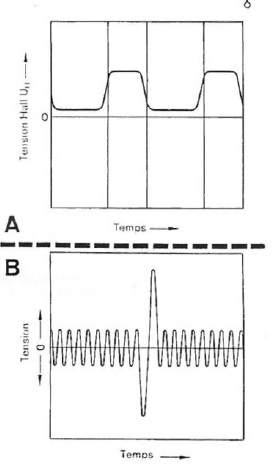

  1. Courbe représentative du signal delivre par un générateur à effet hall
  2. Courbe représentative du signal delivre par un générateur d'impulsions a induetion.

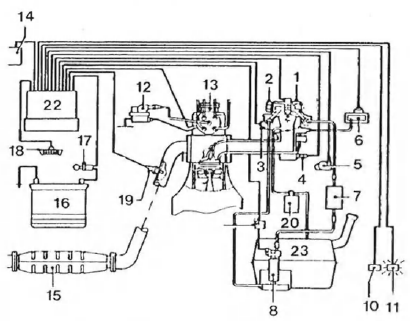

Injection monopoint multec
Injection monopoint multec

  1. Injecteur
  2.  Régulateur de pression
  3. Régulateur de ralenti
  4. Sonde de température de liquide de refroidissement
  5.  Potentiomêtre de papillon
  6.  Capteur de pression absolue
  7. Filtre à carburant
  8. Pompe à carburant
  9. Relais de pompe à carburant
  10. Capteur de vitesse véhicule
  11. Témoin d'alerte
  12. Bobine haute tension
  13. Allumeur
  14. Fiche d'indice d'oetane
  15. Catalyseur
  16. Batterie
  17. Contacteur à clef
  18. Prise de diagnostic
  19. Sonde lambda
  20. Filtre à charbon actif
  21. Boîtier papillon
  22. Calculateur
  23. Réservoir de carburant.

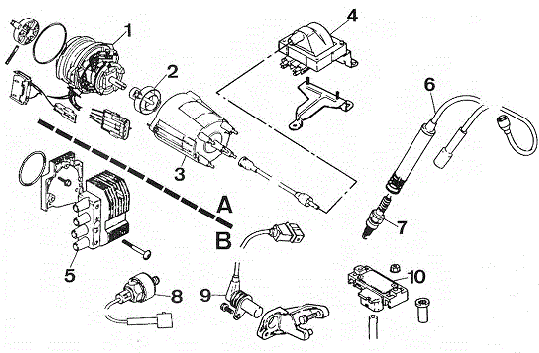

Allumage
Allumage

  1. Moteurs c12nz et c14nz
  2. Moteurs c14se et c16xe.
  3.  Allumeur
  4.  Doigt d'allumeur
  5. Tête distributrice
  6.  Bobine haute tension
  7. Bobine haute tension à quatre sorties
  8. Fil haute tension
  9. Bougie
  10. Capteur de cliquetis
  11. Capteur de position et régime moteur
  12. Capteur de pression collecteur.

Moteur c14se injection multipoint multec-m

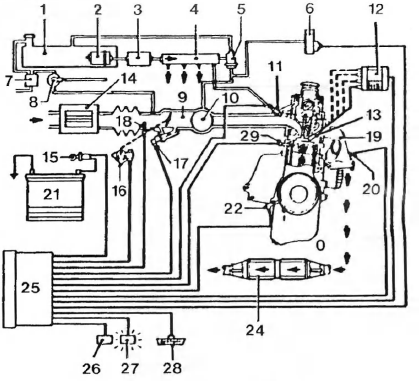

Injection multipoint séquentielle simultanee multec-m.
Injection multipoint séquentielle simultanee multec-m.

  1. Réservoir de carburant
  2. Pompe à carburant
  3.  Filtre à carburant
  4. Rampe d'injection
  5. Reguiateur de pression
  6. Capteur de pression absolue
  7. Réservoir a charbon actif
  8. Vanne de recyclage Dès vapeurs de carburant
  9. Boitier papillon
  10. Collecteur d'admission
  11. Injecteur
  12. Ensemble bobine haute tension et module d'ampiification
  13. Bougie
  14. Filtre à air
  15. Contacteur à clef
  16. Potentiomêtre de papillon
  17. Reguiateur de ralenti
  18. Sonde de température d'air d'admission
  19. Collecteur d'ecnappement
  20. Sonde lambda
  21. Batterie
  22. Capteur de régime et position du vilebrequin
  23.  Cible
  24. Catalyseur
  25. Calculateur
  26. Capteur de vitesse véhicule
  27. Témoin d'alerte
  28. Prise de diagnostic
  29. Sonde de température de liquide de refroidissement.

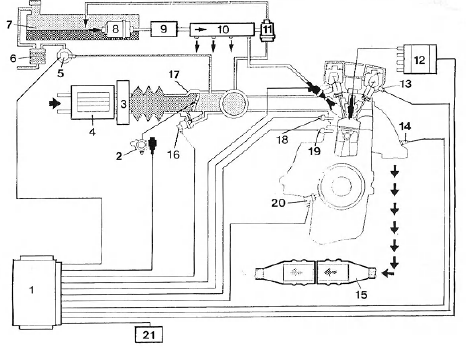

  1. Calculateur
  2. Potentiomêtre de papillon
  3. Débitmêtre massique à fil chaud
  4. Filtre à air
  5. Electrovanne de recyclage Dès vapeurs de carburant
  6. Filtre à charbon actif
  7. Réservoir de carburant
  8. Pompe à carburant
  9. Filtre à carburant
  10. Rampe d'injection
  11. Régulateur de pression
  12. Ensemble oobine haute tension et module d'amplification
  13. Capteur de position d'arbre à cames
  14. Sonde lambda
  15. Catalyseur
  16. Régulateur de ralenti
  17. Collecteur d'admission
  18. Capteur de température de liquide de refroidissement
  19. Capteur de cliquetis
  20. Capteur de régime et position du vilebrequin
  21. Prise de diagnostic.

Moteur c16xe injection multipoint multec-s

Débitmêtre à (il chauffant: placé en aval du filtre à air, il mesure la quantite d'air aspiree par le moteur.

Commande dès organes

Relais de pompe a carburant

Le calculateur Commande la ferméture du relais de pompe à carburant lorsqu'il regoit une information régime moteur (signal de hall ou générateur d'impul-sion).

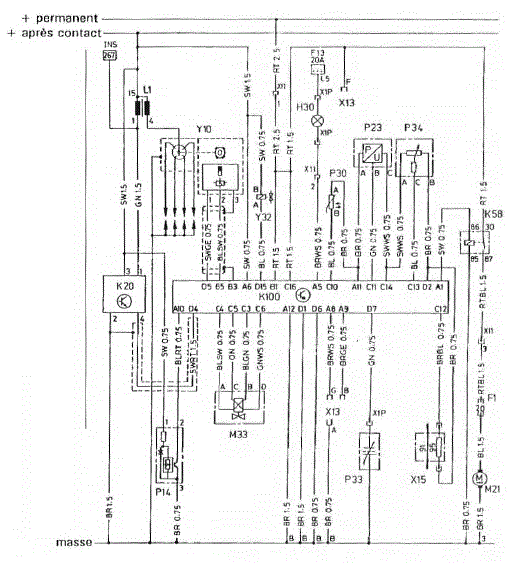

 F1. Fusible - FL 3. Fusible - H30. Témoin d'alerte - K20. Module d'allumage

 F1. Fusible - FL 3. Fusible - H30. Témoin d'alerte - K20. Module d'allumage -K58. Relais de pompe à carburant - K100. Calculateur - LI. Bobine d'allumage -M21. Pompe à carburant - M33. Régulateur de ralenti - P23. Capteur de pression absolue - P30. Sonde de température de liquide de refroidissement -P33. Sonde lambda - P34. Potentiomêtre de papillon - Y10. Capteur à effet hall/distributeur - Y32. Injecteur - X11. Connecteur (14 péles) -X13. Connecteur de diagnostic (10 péles) - X15. Fiche de codage d'indice d'octane (3 péles)

Njecteur

La pression d'alimentation étant regulee à une valeur fixe, le seul paramêtre qui influence la quantite injectee est la duree d'ouverture de l'injecteur. Le calculateur determine la quantite d'air aspiree par le moteur (pression collecteur et position papillon ou débitmêtre à fil chaud) et adapte la richesse par la duree de l'impulsion envoyee à l'injecteur. Lorsque le venicule roule à une vitesse superieur à 50 km/h et que le papillon est en position ralenti (deceleration), le calculateur interrompe les impulsions à l'injecteur.

Moteurs c12nz et c14nz injection monopoint multec

L'injecteur unique placé dans le boitier papillon alimente les auatre cylindres.

Il est Commande en fonction Dès impulsions du signal de hall, deux fois par tour.

Moteur c14se injection multipoint multec-m

Un injecteur par cylindre fixe sur le collecteur d'admission en amont de la soupape.

Les injecteurs sont Commandes simultanément par couple (1-2 et 3-4).

Moteur c16xe injection multipoint multec-s

Un injecteur par cylindre fixe sur le collecteur d'admission en amont de la soupape.

Les injecteurs sont Commandes individuellement par le calculateur et ceci de fagon synchronisee avec la distribution. Le phasage est realisable gréce à la combinaison du capteur inductif de vilebrequin qui identifie les pmh Dès cylindres et celui d'arbre à cames qui detecte le pmh compression du cylindre n1. L'injection se poursuit suivant l'ordre d'allumage.

Régulateur de ralenti

C'est un moteur pas à pas fixe au boitier papillon et qui agit sur un pointeau, chargér de faire varier la section d'un canal en derivation du papillon. La variation du débit de ce canal permet de maintenir constant le régime de ralenti quelque soit la chargé.

Commande de l'allumage

Les valeurs d'avance, en fonction Dès parametrès moteur, sont memorisees dans le calculateur. Celui-ci pilote, via le module de puissance, le circuit primaire de la bobine avec l'avance retenue pour les conditions instantanees de fonctionnement du moteur.

Moteurs c12nz et c14nz injection monopoint mulltec

La haute tension de la bobine est acheminee au cylindre concerne par le distributeur qui est entraine par l'arbre à cames.

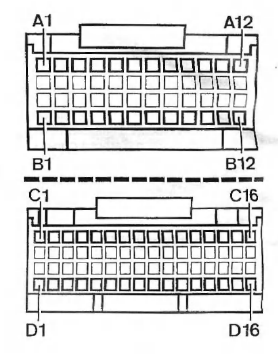

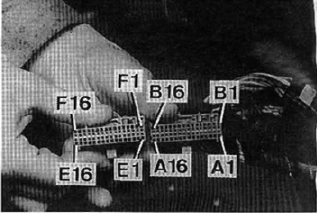

Identification Dès bornes Dès connecteurs du calculateur sur injections
Identification Dès bornes Dès connecteurs du calculateur sur injections multec et multec-m.

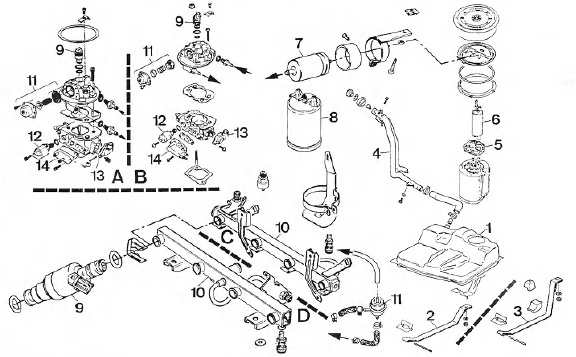

Alimentation en carburant
Alimentation en carburant

  1. Moteur c12nz
  2. Moteur c14nz
  3. Moteur c14se
  4.  Moteur c16xe.
  5.  Réservoir de carburant
  6. Fixation de Réservoir (combo)
  7.  Fixation de Réservoir (tous types sauf combo)
  8. Goulotte de remplissage
  9. Crepine
  10. Pompe à carburant
  11. Filtre à carburant
  12. Filtre à charbon actif
  13. Injecteur
  14. Rampe distributrice
  15. Régulateur de pression
  16. Régulateur de régime de ralenti
  17. Capteur d'angle de papillon
  18. Prise de depression.

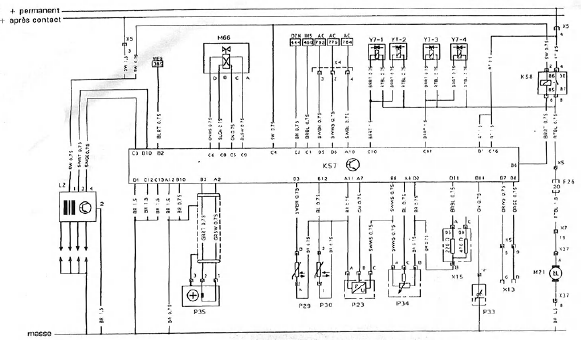

Schema eledrique du système d'injection multec-m.
Schema eledrique du système d'injection multec-m.

F26. Fusible (20 a) - K57. Calculateur - K58. Relais de pompe à carburant - L2. Ensemble bobine/module - M21. Pompe à carburant - M66. Régulateur de ralenti - P23. Capteur de pression absolue - P29. Sonde de température d'air - P30. Sonde de température de liquide de refroidissement - P34. Potentiomêtre de papillon Dès gaz - P35. Capteur de vitesse et position vilebrequin - X4. Connecteur tableau de bord et moteur (4 péles) - X5. Connecteur tableau de bord et moteur (9 péles) - X7. Connecteur tableau de bord et carrosserie (50 péles) - X13. Connecteur de diagnostic (10 péles) - X15. Fiche de codage d'indice d'octane (3 péles) - X37. Connecteur carrosserie arrière et Réservoir (5 péles) - Y7. Injecteurs.

Schema eledrique du système d injedion multec-s.
Schema eledrique du système d injedion multec-s.

F26. Fusible (20 a) - K57. Calculateur - K58. Relais de pompe à carburant - L2. Ensemble bobine/module - M21. Pompe à carburant - M66. Régulateur de ralenti - P30. Sonde de température de liquide de refroidissement - P32. Sonde lambda - P34. Potentiomêtre de papillon Dès gaz - P35. Capteur de vitesse et position vilebrequin - P46. Capteur de cliquetis - P47. Capteur de position arbre à cames - P52. Débitmêtre massique d'air - X4. Connedeur tableau de bord et moteur (4 péles) - X5. Connedeur tableau de bord et moteur (9 péles) - X10. Connedeur tableau de bord et carrosserie (5 péles) - X13. Connecteur de diagnostic (10 péles) - X37. Connecteur moteur et appareil de Commande - y7-1. Injedeur cylindre 1 - Y7-2. Injedeur cylindre 2 - Y7-3. Injedeur cylindre 3 - Y7-4. Injedeur cylindre 4. Y34. Eledrovanne de recyclage Dès vapeurs de carburant.

Moteurs c14se et c16xe injection multipoint multec-m et multec-s

Le calculateur comporte deux sorties, une pour le couple de cylindres 1 et 4 el une pour le couple 2 et 3. Elles Commandent les modules de puissance intégrés aux bobines haute tension. Lorsque le module interrompe le courant primaire dans l'une Dès bobines, il se produit un courant induit haute tension dans le secondaire. Chacune Dès extremites du circuit secondaire est relie à une bougie d'un même couple de cylindre, si bien qu'il se produit simultanément une etincelle au cylindres qui se trouvent en même temps au pmh. L'etincelle qu apparait lors de la phase d'échappement est perdue. Ce système, hormis le générateur d'impulsion, est totalement statique.

Electrovanne de recyclace Dès vapeurs de carburant (moteur c16xe)

Le calculateur Commande une electrovanne placée sur la canalisation entre le Réservoir à charbon actif (canister) et le boitier papillon. Elle permet, lorsqu'elle est ouverte, l'aspiration par le moteur Dès hydrocarbures contenus dans le canister et qui proviennent de l'evaporation du Réservoir. L'electrovanne ne sera ouverte que sous certaines conditions (régime, température etc...) Afin de ne pas perturber le fonctionnement du moteur.

Relais de climatisation

Identification Dès bornes Dès connecteurs du calculateur sur injection
Identification Dès bornes Dès connecteurs du calculateur sur injection multec-s.

Ciue la puissance prise par le compresseur ne perturbera pas le fonctionnemenl du moteur, auquel cas il n'autorise pas sa mise en marche. Lors du fonctionnement au ralenti, si le climatiseur est sollicit?, le régime est préalablement rélevé par le moteur pas à pas avant d'enclenchér le compresseur.

Autodiagnostic

Le calculateur comporte une fonction de surveillance de ses p^ripheriques (Sondes, capteur et indirectement faisceaux) qui memorise le ou les dysfonctionnement eventuels. La lecture de cette memoire n'est possible qu'avec l'appareillage du constructeur.

Dépose-repose du distributeur d'allumage (moteurs c12nz et c14nz)

Cette opération ne pose pas de difficulte.

Toutefois, avant la Dépose, effectuer Dès repères de position entre le corps du distributeur et le boitier d'arbre à cames. Les tocs d'entramêment sont pourvus de detrompeurs qui evitent les erreurs à la repose.

Contrôle et Dépose-repose d'un capteur d'impulsions à inauction

Contrôle de l'entrefer

Tourner la poulie de vilebrequin de fagon à ce qu'une dent se trouve juste dans l'axe du capteur.

Dépose-repose

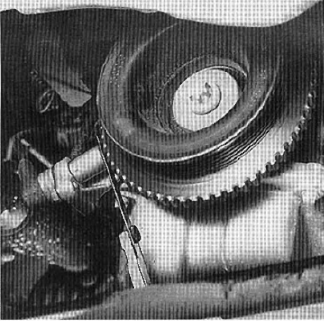

Mesure de l'entrefer du capteur de régime et position vilebrequin.
Mesure de l'entrefer du capteur de régime et position vilebrequin.

Dépose-repose du capteur de cliquetis (moteur c16xe)

Dépose

Repose

Dépose-repose de la pompe à carburant

Dépose

Berline

Nota : la pompe à carburant est immergée dans le Réservoir. Elle est accessible par l'habitaclé.

Combo

Tous types

Repose

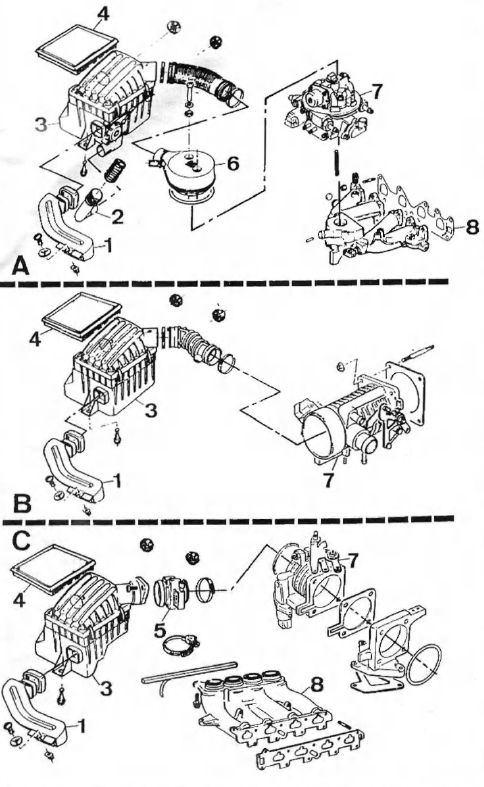

Alimentation en air
Alimentation en air

  1. Moteurs c12nz et c14nz
  2.  Moteur c14se
  3.  Moteur c16xe.
  4. Buse d'air frais
  5. Canalisation d'air chaud
  6.  Boitier de filtre à air
  7. élément de filtration
  8. Débitmêtre d'air
  9. Coiffe
  10. Boitier papillon
  11. Collecteur d'admission.

Remplacément du filtre à essence

Nota : le filtre à essence se trouve sous le véhicule entre le Réservoir et le bas de caisse droit.

Diagnostic du système d'injection/allumage

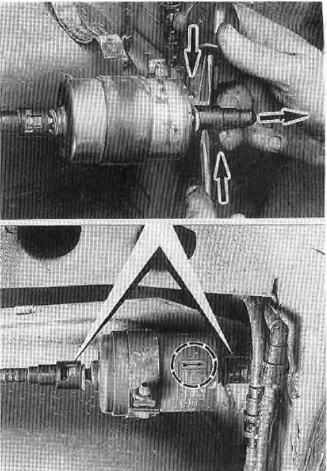

Localisation du filtre à carburant et debranchement Dès canalisations.
Localisation du filtre à carburant et debranchement Dès canalisations. Respecter le sens de la fleche, vers le moteur.

Utilisation de la procedure de diagnostic

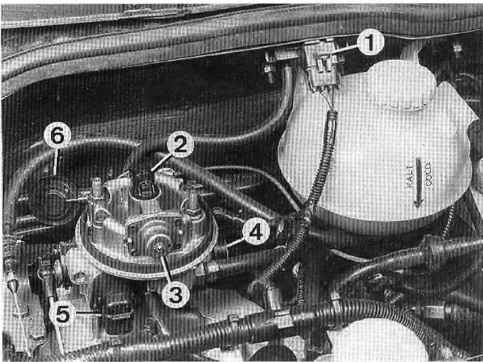

Identification Dès éléments de l'injection multec
Identification Dès éléments de l'injection multec

  1. Capteur de pression absolue
  2. Injecteur
  3. Régulateur de pression de carburant
  4. Potentiomêtre de papillon
  5. Régulateur de ralenti
  6. Vanne pneumatique de recyclage Dès vapeurs de carburant.

Important:

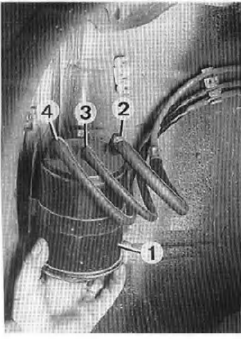

Localisation du filtre à charbon actif dans le passage de roue droit.
Localisation du filtre à charbon actif dans le passage de roue droit.

  1. Filtre
  2.  Conduite de collecte Dès vapeurs du Réservoir
  3. Conduite de rincage
  4. Mise à l'atmosphere.

Contrôle s preliminaires

Circuit de detnarrage en état: batterie, céblage et démarreur.

Carburant conforme et en quantite suffisante.

Filtre à carburant propre et monte correctement.

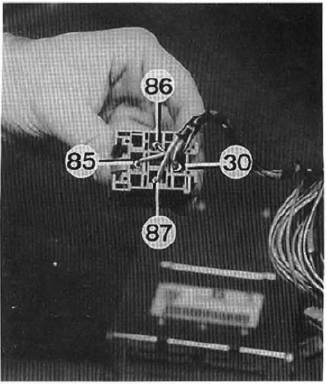

Identification Dès bornes du connecteur du relais de pompe a carburant
Identification Dès bornes du connecteur du relais de pompe a carburant

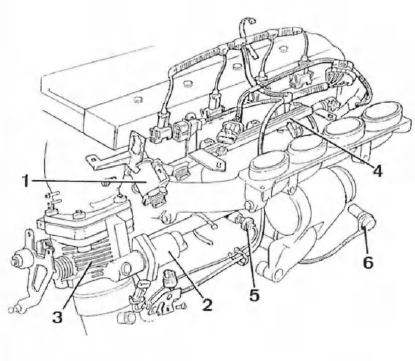

Lotalisation d'éléments de l'injection multec-s.
Lotalisation d'éléments de l'injection multec-s.

  1. Régulateur de pression
  2.  Régulateur de ralenti
  3.  Boitier papillon
  4. Rampe d'injection
  5. Capteur de cliquetis
  6. Générateur d'impulsions.

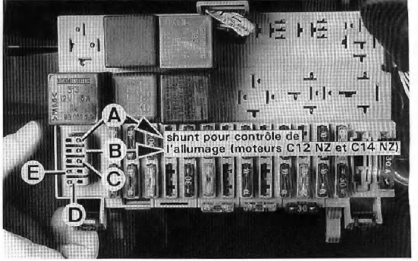

Identification Dès bornes du connecteur de diagnostic (sur platine à
Identification Dès bornes du connecteur de diagnostic (sur platine à fusibles).

  1. Masse
  2. Circuit d'excitation de l'electronique moteur
  3. Tension batterie apres contact
  4. Tension batterie
  5. Circuit de donnees bidirectionnel.

Canalisations de recyclage Dès vapeurs de carburant etanches et non pincees.

Circuit d'alimentation en a i r : étanchéité Dès canalisations, étanchéité Dès pièces entre elles (joints de collecteur, de boitier papillon, etc...), Filtre à air propre et en placé, clapet thermostatique du boitier de filtre fonctionnant.

Réglage du câble d'accélerateur : retour en position ralenti et ouverture maxi du papillon.

Canalisations de recyclage Dès vapeurs d'huile : étanchéité, calibreurs en placé et de bon diamêtre.

Circuit d'assistance Dès freins etanche et clapet de retenue en état.

Moteur en état Mécanique (compression etc...).

Localisation de la sonde de température de liquide de refroidissement
Localisation de la sonde de température de liquide de refroidissement sur moteurs c12 et c14.

Bougies en état et conformes à la preconisation.

Fusible principal du système injection/ allumage en état.

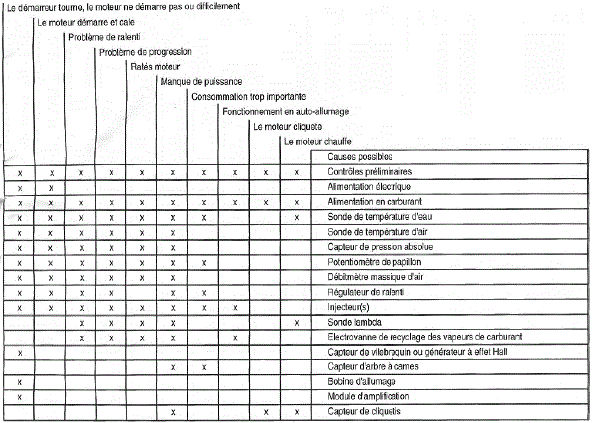

Tableau de Contrôle Dès organes en fonction Dès symptom es

Nota : si au terme de ia procedura les Contrôle s n'ont rélevé aucune anomalie et que les symptémes persistent, effectuer la totalite Dès Contrôle s decrits dans les pages qui suivent et seulement en dernier lieu remplacér le calculateur.

Procedure et Contrôle s

Procedure et Contrôle s

Alimentation électrique

Ce Contrôle consiste à Vérifier si le système d'injection/allumage est alimente correctement.

Moteurs c12nz et c14nz iniection multec

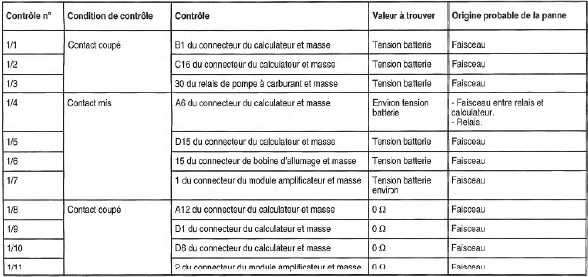

Moteur c14se injection multec-m

Moteur c14se injection multec-m

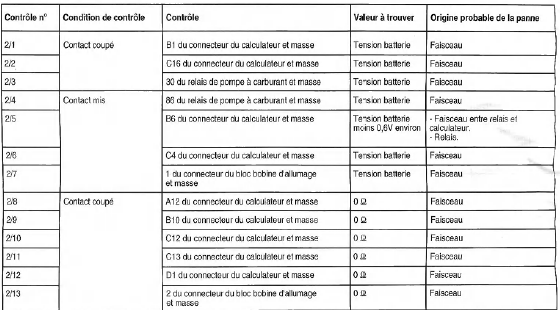

Moteur c16xe injection multec-s

Moteur c16xe injection multec-s

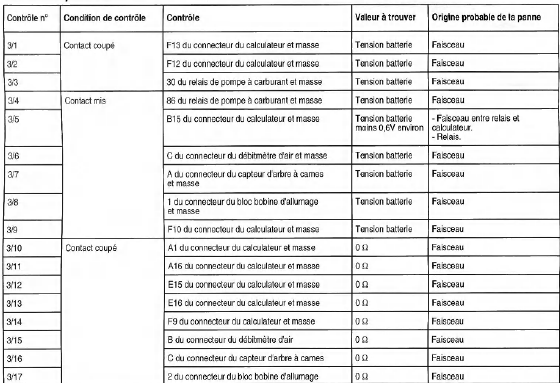

Contrôle s Dès Sondes, capteurs, electrovannes et faisceaux

Contrôle s Dès Sondes, capteurs, electrovannes et faisceaux

Ces Contrôle s doivent être effectues depuis le connecteur du calculateur apres l'avoir debranche.

Moteurs c12nz et c14nz iniection multec

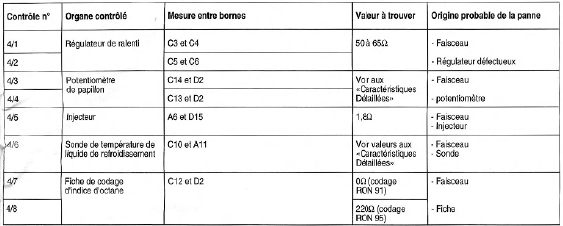

Wloteur c14se injection multec-m

Wloteur c14se injection multec-m

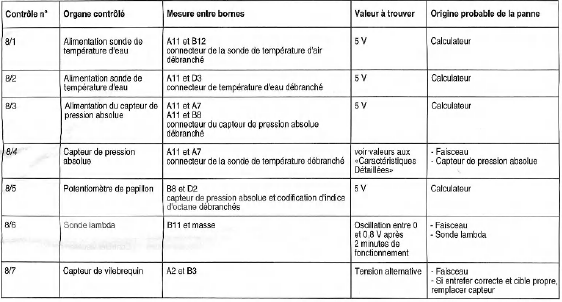

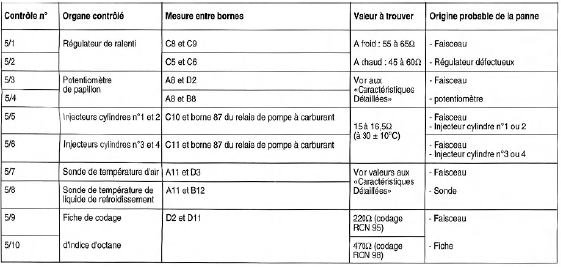

Moteur c16xe injection multec-s

Moteur c16xe injection multec-s

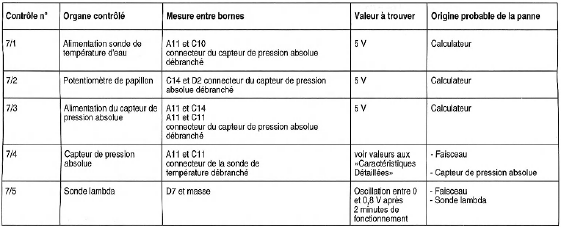

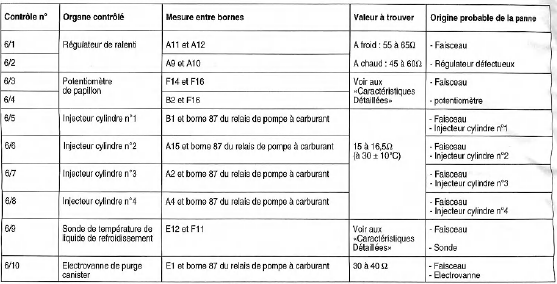

Contrôle de [.'Alimentation Dès Sondes, capteurs et electrovannes depuis

Contrôle de [.'Alimentation Dès Sondes, capteurs et electrovannes depuis le calculateur

Ces Contrôle s doivent être effectues connecteur branche sur le calculateur.

Moteurs c12nz et c14nz injection multec

Moteur c14se injection multec-m

Moteur c14se injection multec-m

Wloteur c16xe injection multec-s

Wloteur c16xe injection multec-s

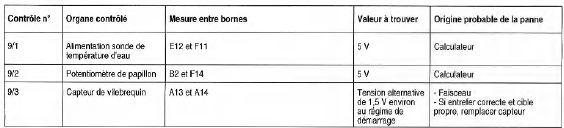

Controle de l'allumage

Controle de l'allumage

Controle et réglage du point d'avance initial

Nota : il est possible de Contrôler le point d'avance sur tous les véhicules mais il n'est reglable que sur les moteurs c12nz et c14nz.

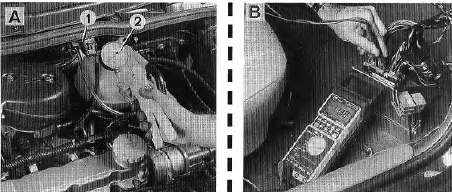

Controle du capteur de pression absolue à l'aide du multimêtre metrix
Controle du capteur de pression absolue à l'aide du multimêtre metrix mx 63.

  1. Application d'une pression avec une pompe manuelle
  2. Mesure aux bornes correspondantes du connecteur du calculateur.

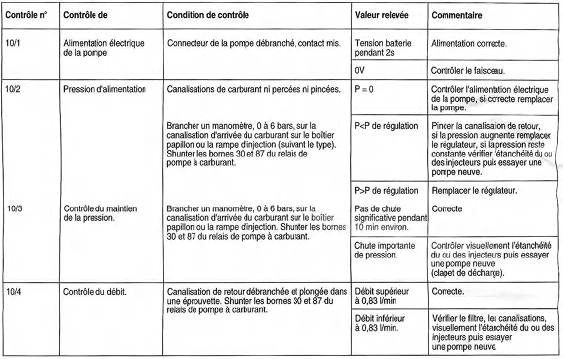

Contrôle de L'alimentation en carburant

Contrôle d'un ensemble module/bobine

Nota : sur les bobines equipant les moteurs c14se et c16xe, il n'est pas possible de mesurer la resistance du circuit primaire puisque celuici est interne au bloc bobines-amplificateur.

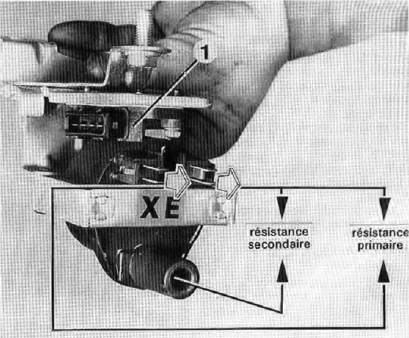

Contrôle de la bobine d'allumage
Contrôle de la bobine d'allumage

  1. Module d'amplification.
Jeu aux soupapes
Le montage Dès poussoirs hydrauliques rend le réglage du jeu aux soupapes inutile. Dèscription La Commande Dès soupapes est différente entre les moteurs 8 et 16 so ...

Travaux ne nécessitant pas la Dépose du moteur
Distribution 8 soupapes ...

D'autres materiaux:

Clignotants latéraux
Pour remplacer l'ampoule, déposer le logement de feu : Du côté gauche du véhicule, faire coulisser le feu vers l'avant et l'extraire de l'aile avant avec l'extrémité arrière. Du côté droit du véhicule, faire couli ...

Fusibles
Les inscriptions sur le fusible neuf doivent correspondre aux inscriptions sur le fusible défectueux. Le véhicule est équipé de trois boîtes à fusibles :  à l'avant gauche du compartiment moteur,  dans les véhicules avec ...

Conseils pratiques
En bref: la Dépose du couvre culasse necessite de vidanger le circuit de refroidissement et de Déposer le démarreur. Cesopérations permettant de retirer la partie supérieure du collecteur d'admission qui s'installe au Dèssus du couvre-cula ...

Categorie


2015 - 2024 : www.cormanuel.org
