Revue technique automobile Opel Corsa: Bloc-cylindres
En fonte avec futs directement usines dans le bloc.
Realesage possible : + 0,5 mm.
Ovalisation maxi d'un cylindre : 0,013 mm.
Conicite admissible: 0,013 mm.
Jeu piston/cylindre (mm):
- origine 0,02;
- Réparation 0,01 à 0,03.

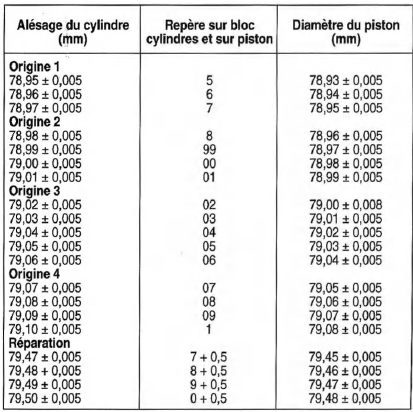

Correspondance entre cotes de rectification Dès cylindres et les pistons
Moteur c12

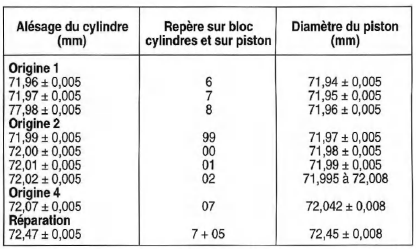

Moteurs c14

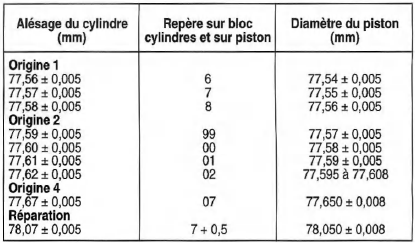

Moteur c16
Culasse 16 soupapes
En alliage logér à double arbre à cames en tête et poussoirs hydrauliques.
Hauteurde la culasse: 134,70 à 135,00 mm.
Defaut de planeite maxi: 0,05 mm.
Defaut de ru ...
Equipage mobile
Vilebrequin
Vilebrequin en fonte modulaire tournant sur 5 paliers et equilibre par ? contrepoids.
Faux rond admissible du palier central (vilebrequin placé dans le bloc) 0,03
mm.
Ovalisati ...
D'autres materiaux:
Equipage mobile
Vilebrequin
Vilebrequin en fonte modulaire tournant sur 5 paliers et equilibre par ? contrepoids.
Faux rond admissible du palier central (vilebrequin placé dans le bloc) 0,03
mm.
Ovalisation maxi d'un tourillon ou d'un maneton : 0,04 mm.
Jeu axial du vilebrequin : 0,1 à 0,2 mm.
...
Démontage du moteur
Separer l'ensemble moteur-boite de vitesses.
Déposer le mécanisme d'embrayage.
Monter le moteur sur un support.
Vidanger le moteur et Déposer le filtre.
Nota : sur les moteurs turbocompresses, Déposer le radiateur
d'huile de la culasse.
...
éclairage et signalisation
Feux de position
Toumer le commutateur jusqu'au premier cran. Le repère se placé face au symbole
(1). Le poste de conduite s'eclaire ainsi que les Commandes de chauffage-ventilation,
d'accessoires, d'éclairage et de confort.
L'intensite lumineuse du tableau (suivant versio ...
