Revue technique automobile Opel Corsa: Calage de la pompe d'injection
- Déposer les canalisations Dès injecteurs 1 et 2.
- Dévisser la vis d'obturation du corps de distribution de la pompe d'injection.
- Placér le vilebrequin au pmh (repère sur la poulie en face du doigt fixe).
- Visser le support du comparateur km-226 à la placé de la vis d'obturation et monter le comparateur km- 798.

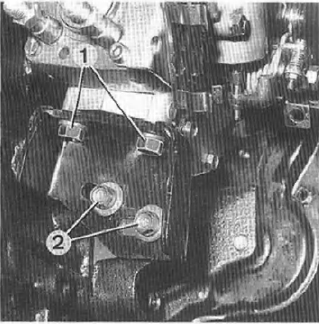

Support de pompe d'injection.
- Vis de fixation
- Vis de réglage.

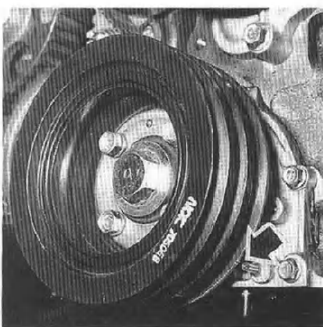

Repères de pmh sur la poulie de vilebrequin et sur le bloc-cylindres.

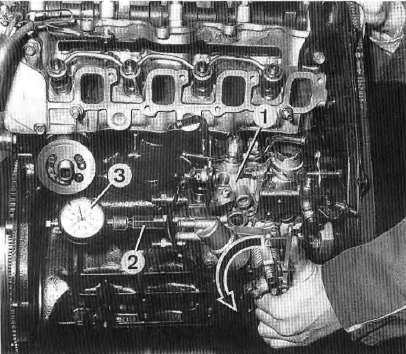

Calage de la pompe d'injection.
- Pompe d'injection
- Adaptateur
- Comparateur - fleche : sens de pivotement pour Dèsactionner le dispositif de départ à froid.
- Mettre hors de fonctionnement le dispositif d'augmentation du régime de ralenti à froid à l'aide d'un tournevis et en pivotant vers la distribution (voirfigure).
| Attention : veillez à ce que le comparateur puisse avoir une course d'au moins 2 mm. |
- Tourner le vilebrequin dans le sens inverse de rotation du moteur d'environ 60.
- Regler le comparateur de maniere à avoir l'aiguille sur le 0.
- Vérifier le réglage en tournant logérement le vilebrequin.
- Revenirau pmh.
- Relever la valeur indiquee par le comparateur:
- moteur 4 ec1 : 0,85 à 0,95 mm ;
- moteur t4ec1 : 0,63 à 0,73 mm ;
- moteur 4ee1 : 0,60 à 0,70 mm.
- Si la valeur n'est pas correcte, tourner la pompe jusqu'à ce que la valeur de réglage soit correcte :
- moteur 4 ec1 :0,90 mm;
- moteur t4ec1 :0,68 mm;
- moteur 4ee1 : 0,65 mm.
Si la valeur obtenue est inferieure à celle indiquee alors tourner la pompe d'injection vers soi et dans le cas contraire tourner la pompe vers le moteur.
- Serrer les ecrous de fixation de la pompe.
Contrôle du calage
- Effectuer deux tours au vilebrequin dans le sens inverse de rotation.
- Revenir au point mort haut en contrôlant le zéro du comparateur.
- Relever, au pmh, la cote de déplacément du piston de la pompe, corriger si nécessaire.
- Déposer le comparateur et le support.
- Remonter la vis d'obturation.
- Retirer le tournevis du dispositif d'augmentation de régime.
- Reposer les canalisations.
- Remonter les autrès organes en se reportant au chapitre "Déposerepose de la pompe d'injection".
