Batterie
12 V 36 ah, 12 v 44 ah, 12 v 55 ah ou 12 v 66 ah.
Alternateur
Alternateur triphase avec régulateur incorporé.

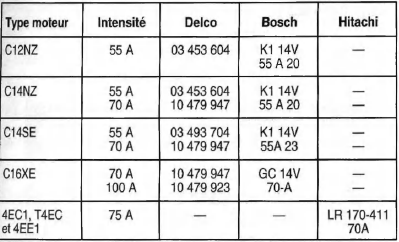

Affectation

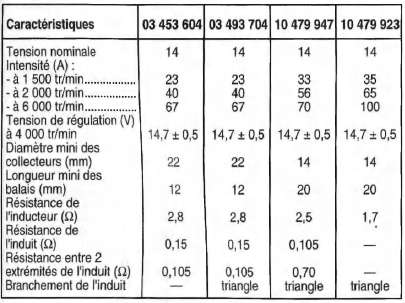

Caractéristiques Dès alternateurs delco

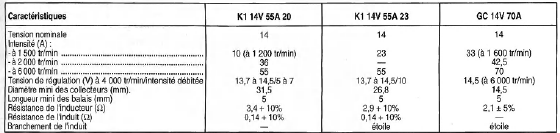

Caractéristiques dès alternateurs bosch

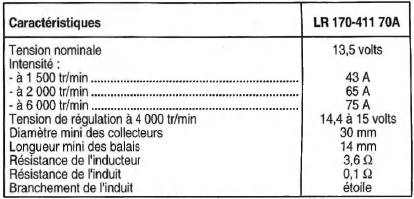

Caractéristiques dès alternateurs hitachi
Courroie d'alternateur
Dimension: n.C.
Tension:
Démarreur
Affectation:
Caractéristiques: (voir tableau page suivante)
Projecteurs
Marque: carello.
Ampoules
Projecteurs code/phare : h4 55/60 w.
Projecteurs anti-brouillard : 55 w.
Feux de position av: 5 w.
Feux de position ar et stop : 5/21 w.
Clignotants av et ar : 21 w.
Feux de recul: 21 w.
éclairage de plaque de police : 10 w.
Feux de brouillard : 21 w.

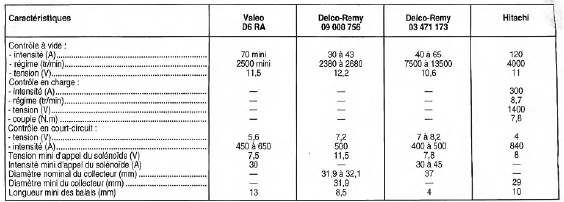

Caractéristiques Dès démarreurs
Fusibles
Les fusibles sont placés sur une platine support derrière une trappe sur la partie inferieure gauche de la planche de bord.

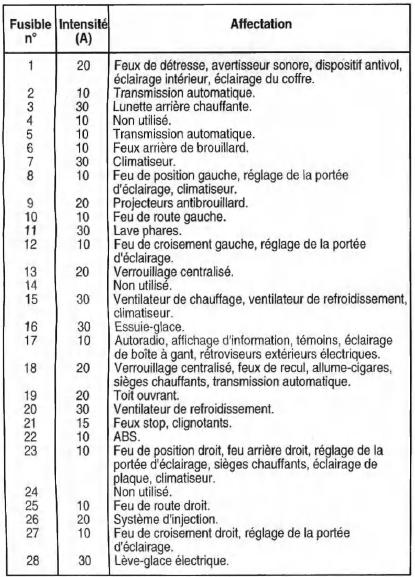

Repère couleur Dès fusibles:

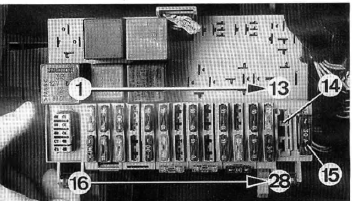

Boite à fusibles.
Dépose-repose de la barre stabilisatrice
Dépose
Déposer les vis Dès colliers de fixations de la barre stabilisatrice sur
les tirants.
Déposer la barre, les étriers de fixation, les paliers en caoutchouc.
Repose
La barre stabilisatrice se fixe aux endroits repères aplatis, le grand coud ...
Remise en état de l'alternateur dépose
Lesopérations de Démontage et de remontage de l'alternateur ne presentent pas de difficultes particulières (voir vues eclatees precisant la position respective Dès pièces).
Veillez toutefois lors de l'inspection Mécanique à :
l'é ...
Dépose-repose de l'alternateur
Dépose
Débrancher la batterie et les connexions électriques sur l'alternateur.
Déposer le boitier de filtre à air.
Debloquer les boulons de fixation et la vis du tendeur de courroie.
Basculer l'alternateur afin de Dégager la courroie.
...
