Revue technique automobile Opel Corsa: Contrôle et réglage du limiteur (sauf moteur c12nz)
Contrôle
Conditions préalable
- Le véhicule doit être sur une aire plane;
- le coffre à bagages doit être vide et le Réservoir d'essence rempli à moitié;
- appuyer à fond sur la pédale de frein et la relâcher rapidement;
- sous le véhicule, essayer de pousser le levier du limiteur vers l'avant, celui-ci doit pouvoir bouger;
- dans le cas contraire, remplacér le limiteur.
Réglage
- Véhicule dans les conditions precedemment citees, pousser le levier (1) du limiteur à fond vers l'avant du véhicule (voir figure).
- Contrôler que le ressort (2) soit juste à la limite d'être tendu.
- Sinon Dèsserrer l'ecrou et déplacér la patte (3) pour le combo ou taxe (4) du ressort dans le sens convenable.

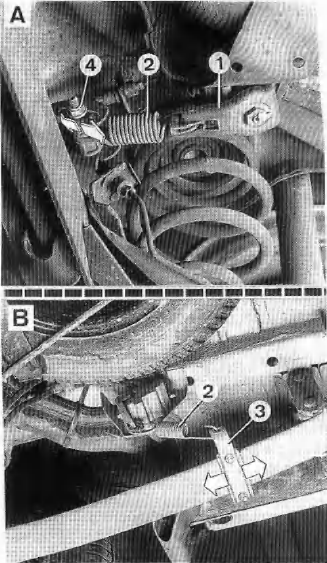

Réglage du limiteur
- Berlines
- Combo.
- Levier du limiteur
- Ressort
- Patte de tension
- Axe de réglage
Contrôle du limiteur (moteur c12nz)
Aucun réglage n'est possible et seul un Contrôle peut être effectue sur ce type
de limiteur. En cas de constat de pression incorrecte, Procéder au remplacément
du ...
