Revue technique automobile Opel Corsa: Culasse
En alliage d'aluminium avecsièges, guiDès et chambres de turbulence rapportes.
Hauteur de la culasse (mm):
- nominal: 131,5+-0,05 ;
- mini: 131,25.
Detaut maxi de planeite du plan de joint de culasse : 0,1 mm.
Rugosite maxi du plan de joint de culasse : 0,013 mm.
Defaut maxi de planeite du plan de joint de collecteur: 0,15
Attention : en cas de rectification du plan de joint de culasse, Contrôler le dépassement Dès soupapes et Dès chambres de precombustion.
Joint de culasse
Sens de montage : inscription oriente vers le haut.

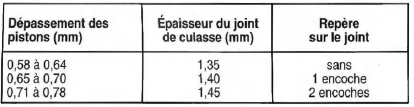

Trois epaisseurs disponibles en fonction Dès cotes de dépassement Dès pistons.

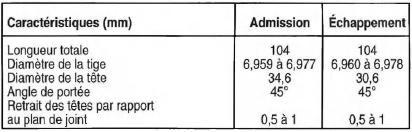

Soupapes
Soupapes en tête, disposees verticalement et paralleles entre elles.
| Jeu de fonctionnement à froid (mm): adm : 0,15 - ech : 0,25. |
Guidès de soupapes
GuiDès rapportes dans la culasse, emmanches à torce.
Diamêtre intérieur: 7 mm.
Siéges de soupapes
Angle de porte : 45.
Angle de degagement superieur: 15.
Angle de degagement inferieur: 75.
Largeur de la portee (mm):
- nominal: 1,2 à 1,5 ;
- maxi: 2.
Chambres de precombustion
Chambres en fontes rapportees dans la culasse.
Dépassement par rapport au plan de joint de culasse : 0 à 0,03 mm.
Généralités
Moteur 4 temps diesel, 4 cylindres en ligne, dispose transversalement ; l'avant.
Caractéristiques principales
...
Bloc-cylindres
Bloc-cylindres en tonte avec cylindres aleses directement dans la masse alesage
(mm)
Ovalisation maxi du cylindre : 0,015 mm.
Conicite maxi du cylindre : 0,015 mm.
Rugosite maxi du plan de jo ...
