Dépose

• Placér le véhicule sur un pont elevateur laissant les roues pendantes.
•  Débrancher la batterie, le boîtier de filtre à air et la canalisation.
•  Sur le moteur c16xe, Débrancher le connecteur du débitmêtre et Déposer ce dernier.
•  Ouvrir le bouchon du vase d'expansion. Débrancher les durits inferieure et superieur sur le radiateur ainsi que celle reliee au vase d'expansion. Recuperer le liquide de refroidissement.
•  Sur les moteurs c12 et c14, Débrancher le connecteur du motoventilateur puis Déposer par le haut l'ensemble motoventilateur et son support.
•  Sur le moteur c16xe, Déposer l'enjoliveur sur le faisceau de fil haute tension.
•  Débrancher le câble d'accelerateur et le Dégager sur le côté.
• Débrancher les tuyaux de depression sur le boîtier papillon.
•  Sur le servofrein, Débrancher la canalisation d'assistance.
•  Débrancher le connecteur du ou Dès injecteurs et le Dégager sur le côté.
•  Sur le moteur c16xe, Débrancher le câble de masse fixe au collecteur d'admission.
•  Débrancher la durit sur le vase d'expansion et Déposer ce dernier.
•  Placér Dès pinces sur les durits de chauffage puis les Dégager du tablier.
•  Déposer l'agrafe du câble d'embrayage et le decrocher.
•  Débrancher le connecteur Dès feux de recule.
•  Faire chuter la pression de carburant, repèrer les canalisations de carburant, Déposer le support les fixant au collecteur d'admission puis les Débrancher.
•  Dévisser la prise de tachymêtre, passer le 2e ou 4e rapport pour plus de facilite.
•  Repèrer puis Débrancher les câbles, flexibles et conduites attenant au moteur et notamment le connecteur du compresseur de climatisation si le véhicule en est pourvu.
•  Si le véhicule est equipe de la direction assistée, Déposer la courroie d'entrainement de la pompe puis Dèsolidariser celle-ci de son support et la Dégager sur le côté sans en Débrancher les canalisations.
•  Déposer les roues avant.
•  Debloquer le collier de la tringle de changement de vitesses et separer les deux morceaux.
•  Débrancher les connections électriques sur palternateur et sur le démarreur.
•  Dèsolidariser l'echappement en sortie du collecteur et Dégrafer les silentblocs. Sur le moteur c16xe Dèsolidariser également au niveau du catalyseur et Déposer le tube complet.
•  Déposer les vis de bridage de la queue de rotule du bras inferieur dans le pivot. Separer la rotule du pivot.
•  Sur la caisse, Dévisser les bras et les supports de tirant de chasse.

  Déposer pensemble bras, barre stabilisatrice et tirant de chasse

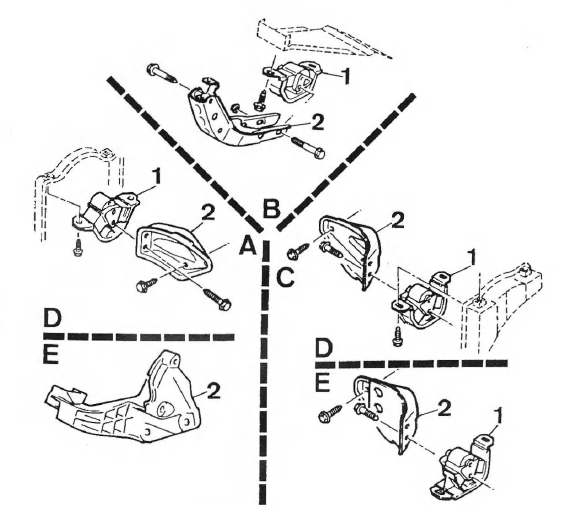

Supports moteur

1. Support droit
2. Support anti-renversement
3. Support gauche
4. Moteurs c12nz, c14nz et c14se -
5. Moteur c16xe.
1. Silentbloc
2. Platine.

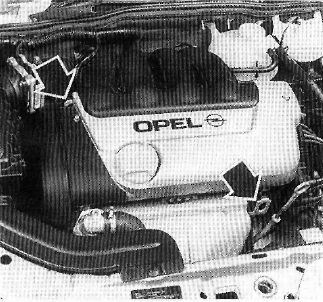

Localisation Dès anneaux de levage.

• Extraire de la boite de vitesses l'arbre de transmission gauche avec i'outil km-460-2 et l'arbre de transmission droit avec i'outil km-460-1.

  Attacher les arbres vers le haut.

•  Sur les véhicules à moteur c16xe, Déposer completement les transmissions.
•  A l'aide d'un verin de fausse, soutenir l'ensemble moteur/boite de vitesses et le soulever logérement.
•  Déposer les supports moteurs.
•  Abaisser logérement (10 cm environ) l'ensemble moteur/boite de vitesses par le Dèssous du véhicule, s'il est monte, Déposer le compresseur de climatisation sans Débrancher les canalisations et le Dégager sur le côté.
•  Extraire l'ensemble moteur/boite de vitesses par le Dèssous du véhicule.

Repose

Pour la repose, effectuer lesopérations de Dépose à l'inverse de la Dépose en respectant les points suivants:

•  nettoyer les filets Dès trous tarauDès dans les longerons à l'aide d'un taraud de diamêtre adapte ;
•  avant de reposer les vis de fixation Dès supports moteur, les enduire de mastic frein;
•  remplacér systematiquement les vis à serrage angulaire ;
•  effectuer le réglage de la Commande Dès vitesses (voir page 68);
•  pour le serrage Dès ecrous de transmission Dès véhicules à moteur c16xe, se reporter à la page 82 ;
•  respecter les Couplés de serrage preconises;
•  effectuer le plein de liquide de refroidissement et le niveau de la Boite de vitesses;
•  effectuer la tension de la courroie d'entramêment Dès accessoires;
•  Contrôler l'absence de fuite.

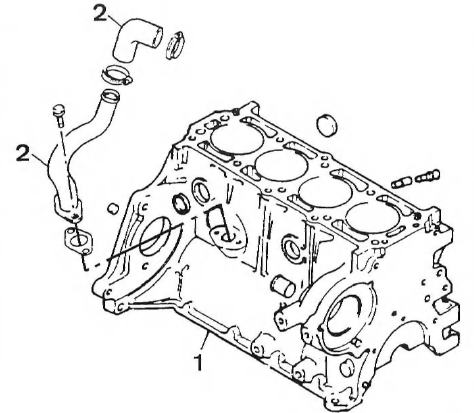

Bloc-cylindres

1. Bloc-cylindres
2. Tuyau de recyclage Dès vapeurs d'huile.
