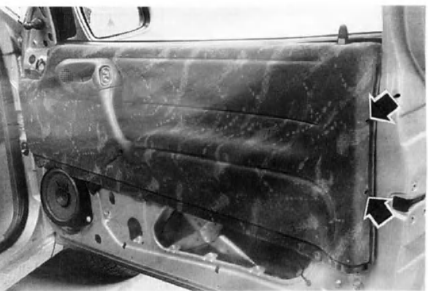

Fixations d'une garniture de porte avant

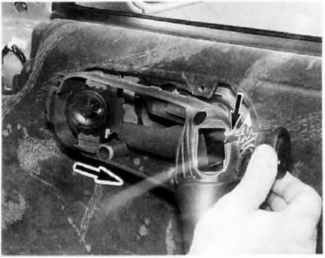

Dépose du connecteur. Tirer la poignée vers l' arrière et Dégagerle faisceau
par l'encocne prevue à cet effet.
A la repose, reprendre lesopérations de Dépose en ordre inverse.
Commande
Maitre-cylindre
Diamêtre nominal: 20,54 mm.
Course Dès pistons av/ar (mm): 17/15.
Servofrein
Marque et type : gmf 8" (203,2 mm).
Limiteurs
Non asservi à la chargé (seul moteur c12nz) identification: 3/30.
Contrôle de la pression av/ar (bars): 5/5 - 60/39 ...
Démarrage du moteur
Enfoncer la pédale de frein en démarrant le moteur. Si la pédale de frein n'est
pas enfoncée, s'allume dans le combiné
d'instruments, " N " clignote sur l'affichage de la transmission et il est impossible
de démarrer le moteur.
Il est égalemen ...
Culasse 8 soupapes
En alliage logér à simple arbre à cames en tête et poussoirs hydrauliques.
Hauteur de la culasse : 95,25 +- 0,45 mm.
Defaut de planeite maxi: 0,025 mm.
Defaut de rugosite maxi: 0,025 mm.
Rectification toleree dans les limites Dès cotes de hauteur.
Joint de cula ...
