Revue technique automobile Opel Corsa: Dépose-repose d'une transmission
Dépose
- Soulever le véhicule et Déposer la roue avant.
- Immobiliser le moyeu (outil km 468 ou fer plat tenu par deux vis de roue et en appui sur une chandelle).
- Degoupiller l'ecrou crenele et le Déposer.
- Dèsaccoupler la rotule de bras inferieur du pivot de fusee.
- Chasser l'arbre du carter de boite de vitesses à l'aide de l'outil km 460-2 a (côté gauche) ou km 460-1 (côté droit).
- Emmancher les outils en veillant à orienter le côté chanfreine vers la boite de vitesses.
- Obturer immediatement le logement afin d'éviter que trop d'huile ne s'ecoule.
- Extraire l'arbre de transmission du moyeu à la main. En cas de difficultes, utiliser un extracteur universel (type kukko n 38 a).
| Attention : ne jamais déplacér le véhicule lorsqu'un arbre de transmission est Dépose afin de ne pas modifier la position de montage du roulement. |

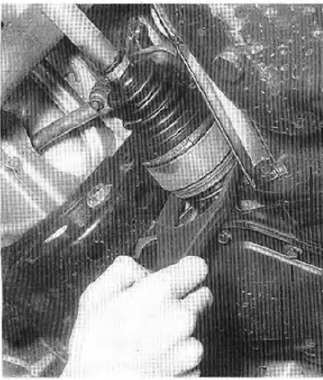

Extraction d'un arbre de transmission droit à l'aide de l'outil km-460-1.
Repose
- Contrôler que l'epaulement d'appui de l'arbre de transmission sur la face interne du moyeu est parfaitement propre.
- Huiler les cannelures de l'arbre de transmission avec de l'huile pour boite de vitesses.
- Introduire l'arbre de transmission dans les cannelures du moyeu et visser l'ecrou crenele (rondelle) sans le serrer.
- Huiler le palier dans le differentiel avec de l'huile pour pont arrière.
- Enfoncer l'arbre de transmission avec un jonc neuf côté boite de vitesses puis, au moyeu d'un tournevis, le chasser jusqu'à encliquetage du jonc d'arrêt. Appliquer le tournevis sur le bourrelet du cordon de soudure et non sur l'habillage en téle.
- Vérifier le positionnement correcte du jonc en feant sur La partse engagéee dans la boite de vitesses et non sur l'arbre.
- Accoupler la rotule du bras de suspension au pivot de fusee. Placér la vis de bridage sur le pivot avec un ecrou neuf.

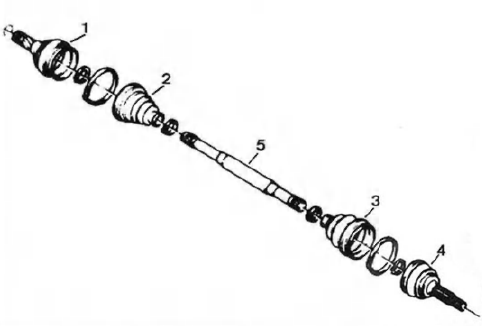

Transmission
- Loint irtterieur
- Soufflet intérieur
- Soufflet extérieur
- Joint extérieur
- Arbre de roue.
- Serrer l'ecrou crenele de moyeu et le goupiller comme indique page 62.
- Complôter le niveau d'huile de la Boite de vitesses.
