Revue technique automobile Opel Corsa: Dépose-repose de l'alternateur
Dépose
- Débrancher la batterie et les connexions électriques sur l'alternateur.
- Déposer le boitier de filtre à air.
- Debloquer les boulons de fixation et la vis du tendeur de courroie.
- Basculer l'alternateur afin de Dégager la courroie.
- Pour les moteurs avec une courroie multipistes, repèrer le sens de marche de la courroie, tourner le galet tendeur et le bioquer à l'aide d'une goupille.
- Déposer la conduite à depression de la pompe à vide.
- Débrancher les raccords de graissage de la pompe à vide.
- Déposer les fixations et Dégager l'alternateur par le Dèssus du véhicule.
Repose
Procéder dans l'ordre inverse de la Dépose et effectuer le réglage de la tension de la courroie d'alternateur (voir opération concernee)

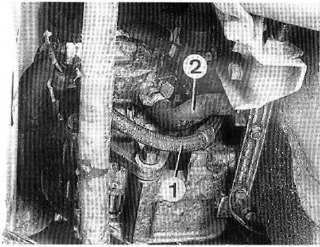

Raccord de graissage de la pompe à vide
- Raccord d'alimentatiori
- Raccord de retour au carter.

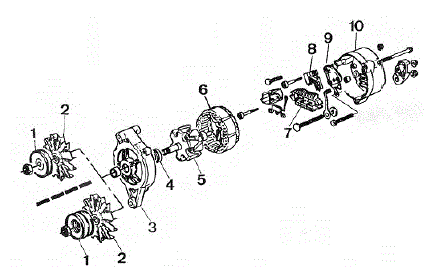

Alternateur
- Poulie d'entrainement
- Ventilateur
- Carter palier avant
- Roulement
- Rotor
- Stator
- Redresseur
- Baiais
- Régulateur
- Carter palier arrière.

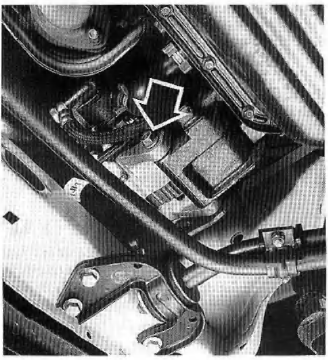

Vis de fixation de l'alternateur
Alternateur
...
Reelage de la tension de la courroie d'alternateur
Courroie trapezoidale
Utiliser un instrument de Contrôle à lecture directe de préférence (opel
km-128) et le placér sur le brin de la courroie.
La vale ...
