Avertissement

Quand le véhicule ne tracte pas de remorque, démonter la barre d'attelage.

Mise en place de la barre d'attelage

La barre d'attelage est rangée dans un sac dans la niche de la roue de secours et est attachée aux anneaux d'arrimage dans le coffre.

Lors de l'insertion, placer le capuchon de protection sur le bouton rotatif avec

Lors de l'insertion, placer le capuchon de protection sur le bouton rotatif avec la clé.

Montage de la barre d'attelage

Pousser les deux loquets vers l'intérieur et enlever le cache du parechocs.

Pousser les deux loquets vers l'intérieur et enlever le cache du parechocs.

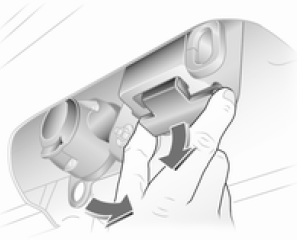

Désencliqueter et rabattre la prise vers le bas. Enlever le bouchon de l'ouverture

Désencliqueter et rabattre la prise vers le bas. Enlever le bouchon de l'ouverture de barre d'attelage et l'engager.

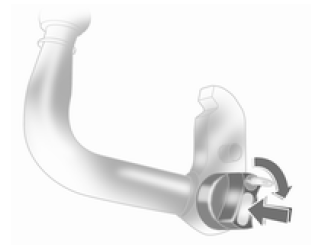

Contrôle du serrage de la barre d'attelage

Sinon, la barre d'attelage doit être serrée avant d'être insérée dans le logement d'accouplement :

Insertion de la barre d'attelage

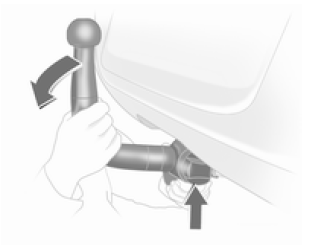

Insérer la barre d'attelage serrée dans le logement et pousser fermement vers

Insérer la barre d'attelage serrée dans le logement et pousser fermement vers le haut jusqu'au déclic audible.

Le bouton rotatif revient automatiquement en position initiale et repose sans jeu contre la barre d'attelage.

Ne pas toucher au bouton rotatif lors de l'insertion.Attention

Ne pas toucher au bouton rotatif lors de l'insertion.

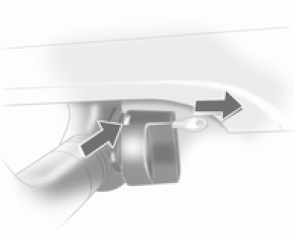

Le repère vert du bouton rotatif est visible.

Le repère vert du bouton rotatif est visible.

Verrouiller la barre d'attelage et enlever la clé.

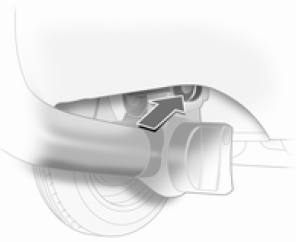

OEillet pour câble de rupture d'attelage Attacher le câble de rupture d'attelage

OEillet pour câble de rupture d'attelage Attacher le câble de rupture d'attelage à l'oeillet.

Contrôler que la barre d'attelage est montée correctement

L'utilisation d'une remorque est uniquement autorisée quand la barre d'attelageAttention

L'utilisation d'une remorque est uniquement autorisée quand la barre d'attelage est correctement montée. Si la barre d'attelage n'est pas engagée correctement, prendre contact avec un atelier.

Démontage de la barre d'attelage

Introduire la clé dans la serrure et déverrouiller la barre d'attelage.

Introduire la clé dans la serrure et déverrouiller la barre d'attelage.

Pousser le bouton rotatif sur la barre d'attelage et tourner vers la droite en abaissant jusqu'au verrouillage. Tirer la barre d'attelage vers le bas pour la sortir.

Introduire le bouchon dans l'orifice pour la barre d'attelage. Rabattre la prise. Placer le cache sur le parechocs et pousser les deux loquets vers l'extérieur.
