Revue technique automobile Opel Corsa: Mise au point moteur
Contrôle et réglage du jeu aux soupapes
- Soulever un côté du véhicule et engager le 5e rapport.
- Déposer le couvre-culasse.
- Tourner la roue dans le sens d'avancement afin d'amener le piston du 1er cylindre au pmh (repère sur la poulie de vilebrequin en regard du doigt).

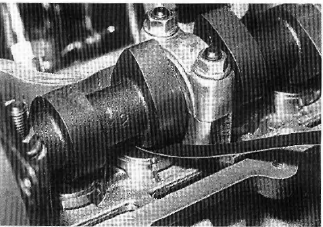

- Vérifier qu'aucune came de ce cylindre ne soit en contact avec le poussoir et Contrôler le jeu.
- Si la valeur rélevée n'est pas conforme à la preconisation, regier lejeu commesuit.
Contrôle du jeu aux soupapes

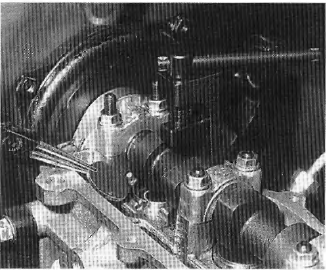

- Retirer la cale d'epaisseur du poussoir en le comprimant à l'aide de l'outil km-650.
- Choisir une nouvelle pastille poui etablir un jeu correct.
Exemple:
- jeu mesure à une soupape d'admission : 0,25 mm ;
- jeu preconise : 0,15 mm ;
- difference : 0,10 mm.
La pastille à monter devra être plus epaisse de 0,10 mm que l'ancienne.
- Apres le réglage, reContrôler le jeu et repeter l'opération si nécessaire.
- Procéder de la même maniere pour toutes les soupapes.
- Reposer le couvre-culasse.
- Dèscendre le véhicule au sol.
| Jeu de fonctionnement (à froid): adm :0,15mm ech: 0,25 mm |
