Dépose-repose de la planche de bord

Dépose

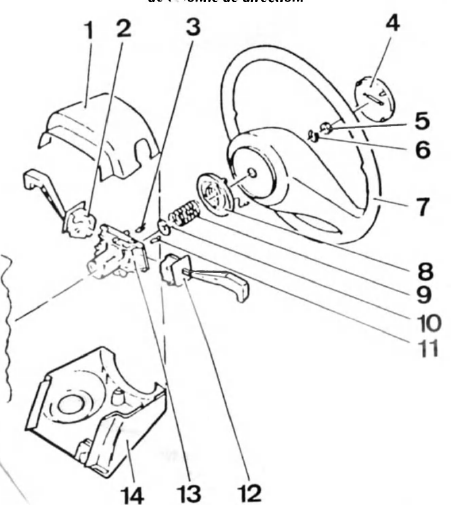

Habillage de colonne de direction
Habillage de colonne de direction

  1. Partie supérieure d'habillage de colonne de direction
  2. Commutateur d'essuie-glace
  3. Ressort de contact
  4. Bouton avertisseur
  5. Ecrou
  6. Jone d'arrêt
  7. Volant
  8. Anneau de contact de i'avertisseur
  9. Ressort de pression
  10. Rondelle
  11. Ressort de contact
  12. Commutateur Dès clignotants
  13. Boitier de contacteur d'avertisseur
  14. Partie inferieure d'habillage de colonne de direction

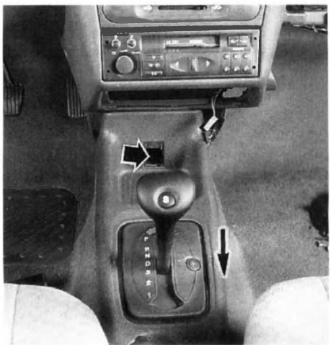

Vis de fixation et sens de la Dépose de la console de trein de stationnement
Vis de fixation et sens de la Dépose de la console de trein de stationnement

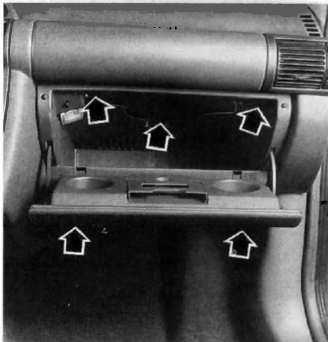

Fixations de la boite à gants
Fixations de la boite à gants

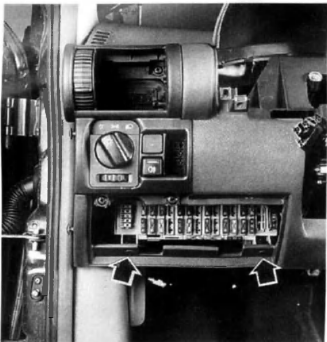

Fixations de la boite à fusibles.
Fixations de la boite à fusibles.

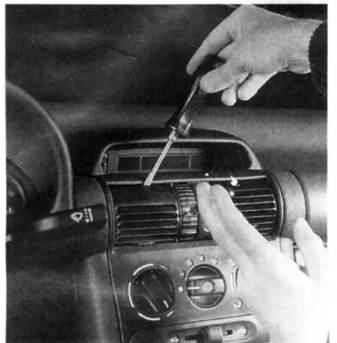

Dépose repose Dès ouies d'aeration. Engager deux tournevis : un
Dépose repose Dès ouies d'aeration. Engager deux tournevis : un par le haut et l'autre, pour liberer l'ergot de maintien, par un Dès côtés

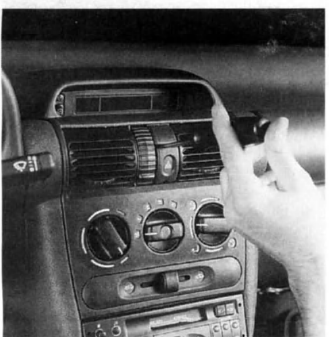

Dépose de l'interrupteur de feux de détrèsse. Agir sur l'ergot de maintien.
Dépose de l'interrupteur de feux de détrèsse. Agir sur l'ergot de maintien. Ne pas essayer de Déposer l'interrupteur par le bord inferieur

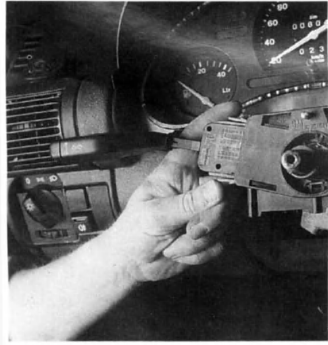

Dépose Dès commutateurs d'essuie-glace et d'éclairage.
Dépose Dès commutateurs d'essuie-glace et d'éclairage.

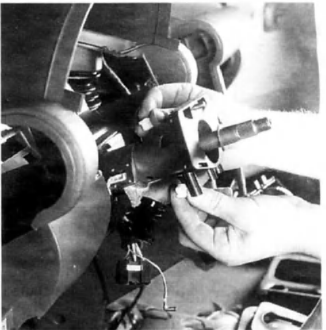

Dépose de la platine portecommodos.
Dépose de la platine portecommodos.

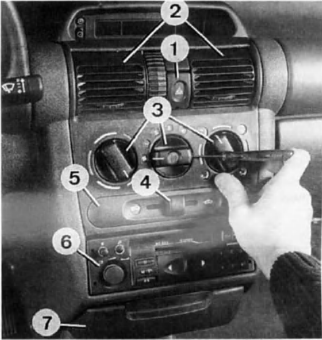

Dépose de la console centrale
Dépose de la console centrale

  1. Interrupteur de feux de détrèsse
  2. Ouies d'aeration
  3. Boutons de réglage du chauffage
  4. Bouton de circulation d'air
  5. Enjoliveur
  6. Autoradio

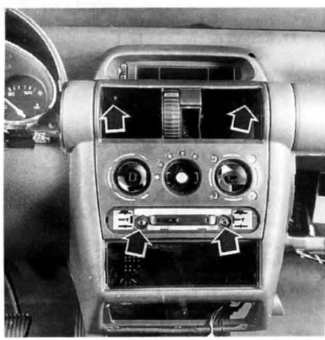

Vis de fixation de la facade de console centrale
Vis de fixation de la facade de console centrale

Véhicules sans air-bag

Véhicules avec air-bag

Attention : avant toute opération sur le dispositif d'air-bag, attendre une minute pour que le condensateur soit dechargé.

Tous types

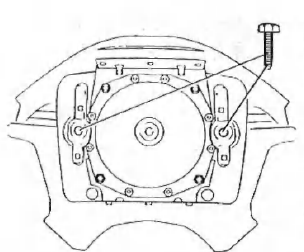

Is de fixation de l'unite d'air-bag sur le volant.
Is de fixation de l'unite d'air-bag sur le volant.

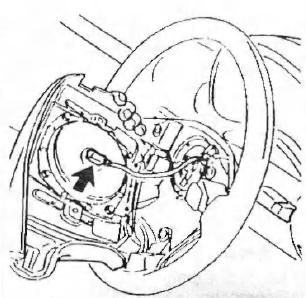

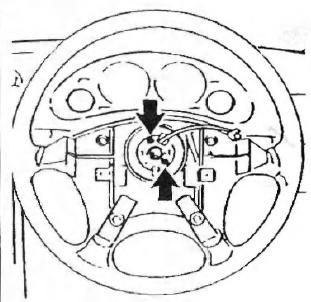

Implantation du connecteur de l'unite d'air-bag
Implantation du connecteur de l'unite d'air-bag

Vis de fixation de l'unite de contact
Vis de fixation de l'unite de contact

Important : l'unite d'air-bag ne doit pas être ouverte par force et doit être entreposee de maniere à ce que le côté rembourre se trouve vers le haut.

Tous modèles

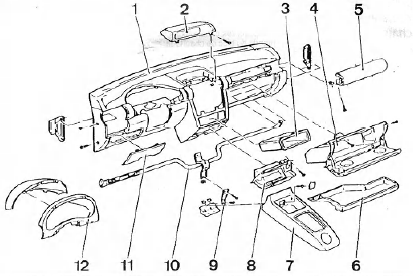

Revetement de planche de bord
Revetement de planche de bord

  1. Revetement central de planche de bord
  2. Tableau d'affichage
  3. Vide-poches
  4. Boite a gants
  5. Rembourrage côté passager
  6. Vide-poches inferieur droit
  7. Console de frein de stationnement
  8. Support de fixation inferieure
  9. Ren fort de revetement central
  10. Couverclé de boite à fusibles
  11. Encadrement du Combiné d'instruments.

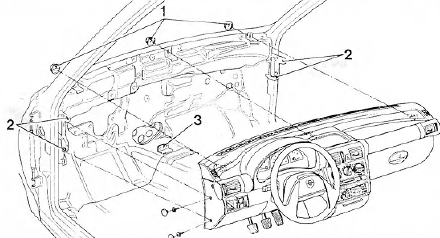

Fixations de planche de bord
Fixations de planche de bord

  1. Ecrous de fixation sur la téle de tablier
  2. Fixations latérales
  3. Fixation inferieure.

Repose
