Revue technique automobile Opel Corsa: Remplacément Dès lampes

Voir affectation Dès lampes page 93.

Nota : les lampes à iode doivent être manipulees avec précaution.

De plus, monter uniquement Dès lampes de mêmes couleurs (blanche ou jaune). Lampes de projecteur

• De l'intérieur du compartiment moteur:
•  Déposer le connecteur de lampe .
•  Déposer le cache plastique (1).
•  Dégrafer le ressort de maintien (2) et sortir la lampe (3).
•  Remplacér la lampe par une autre du même type (lampe h4).

Pour le remontage, Procéder dans l'ordre inverse en veillant au bon engagement Dès deux doigts inférieurs.

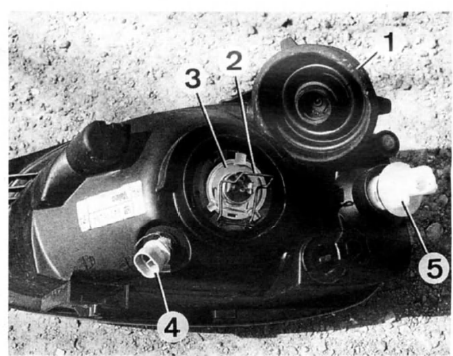

Remplacément Dès lampes de projecteurs

1. Protecteur
2. Ressorts de maintien
3. Lampe code/phare
4. Porte-iampe de feu de position
5. Porte-iampe de feu de clignotant.

Lampe de feux de position

On y accède comme pour les lampes de projecteurs.

•  Pour extraire le porte-lampe (4) situé sur le bloc optique, le pousser vers l'avant en le tournant vers la gauche.
•  Remplacér la lampe et remonter l'ensemble sur son support.

Lampe de clignotant avant

• Ouvrir le capot, par l'intérieur du compartiment moteur:
•  tourner d'un quart de tour le porte-lampe (5).
•  Sortir la lampe et la remplacér par une lampe de même type.
•  Procéder en sens inverse pour la repose.

Lampes de feu arrière

Elles se trouvent à l'intérieur du coffre, sur la partie arrière Dès ailes, derrière un petit volet protecteur.

Dépose du volet pour l'accès aux lampes de feu arriére

• Ouvrir le hayon.
•  Déclipser le volet.
•  Pour retirer le bloc de feux, appuyez :

1.  Sur les deux languettes de fixation (berline 3 portes et livraison);
2. Vers le haut, sur la languette située au centre du support (berline 5 portes);
3.  En comprimant les languettes situées en haut et en bas (combo).

•  Extraire la platine porte-lampes.
•  Remplacér la lampe defectueuse.
•  Procéder aux opérations inverses pour le remontage en contrôlant le verrouillage de la platine puis du volet.

Lampe de plaque de police

• Soulever le cache transparent, côté droit à l'aide d'un tournevis fin.
•  Ouvrir le boîtier en appuyant sur la languette qui dépasse.
•  Sortir le porte-lampe et remplacér la lampe.
•  Procéder en sens inverse pour la repose

Lampe de plafonnier

• Déclipser le couvercle de plafonnier à l'aide d'un tournevis
  plat.
• Sortir la lampe en écartant les languettes, remplacér la
  lampe et renfoncer le plafonnier dans son logement.

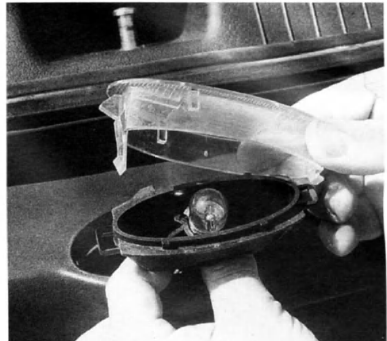

Dépose d'une lampe d'éclaireur de plaque de police

Lampe de plafonnier

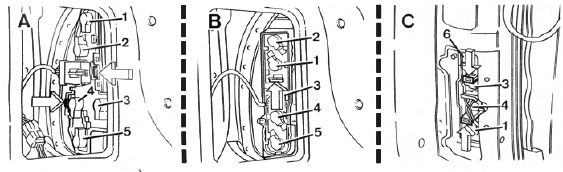

Dépose et disposition Dès lampes de feu arrière

1. Berline 3 portes
2.  Berline 5 portes
3.  Combo.
1.  Feu stop
2.  Feu de position
3.  Feu clignotant
4. Feu de recul
5. Feu de brouillard arriére
6. Feu de position/feu de brouillard

Lampe de répétiteurs latéraux

• à l'aide d'un tournevis plat, déclipser délicatement le répétiteur.
• Tourner d'un quart de tour le porte-lampe et sortir la lampe pour effectuer le remplacément.

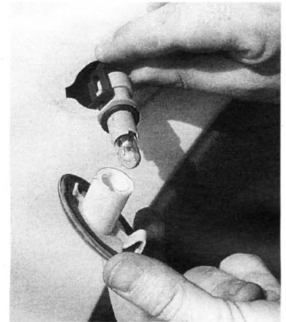

Dépose d'une lampe de répétiteur latéral
