Revue technique automobile Opel Corsa: Repose et calage de la distribution
Nota : pour cette opération, le moteur doit être froid.
- Vérifier que le moteur est en position de calage.
- Debloquer la pompe à eau puis la tourner dans le sens de la tension à l'aide de l'outil km-421-a, ceci a pour effet de déplacér le galet tendeur à fond vers la butée droite.
- Faire tourner le moteur à l'aide de la vis de poulie de vilebrequin de 2 tours dans le sens de rotation normal sans à coups puis stopper lorsque les repères de calage colncident.
- A l'aide de l'outil opel km-421-a en prise sur la pompe à eau, tourner celle-ci dans le sens inverse de la tension pour amener l'index mobile du galet tendeur en face du repère fixe (voir figure).
- Bioquer les vis de la pompe à eau à la valeur prescrite.
- Reposer les couverclés de la courroie de distribution.
- Reposer la poulie d'entrainement Dès accessoires.
- Reposer la courroie d'alternateur ou la courroie multipiste.
- Reposer le filtre à air.
- Rebrancher la batterie.

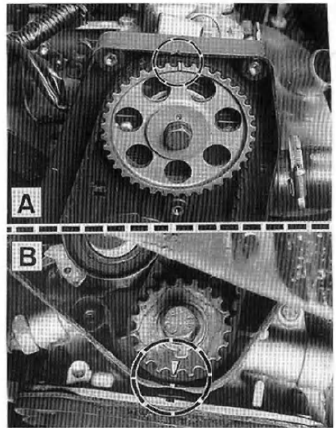

Calage de la distribution sur moteurs c12 et c14.
- Arbre à cames
- Vilebrequin.

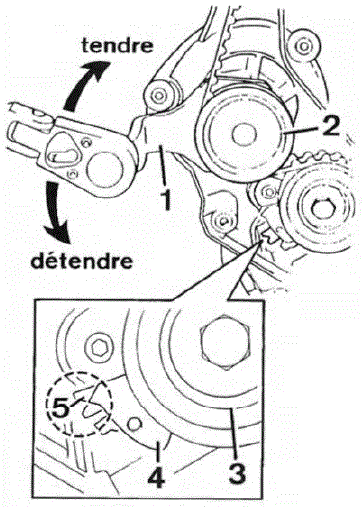

Tension de la courroie de distribution Dès moteurs c12 et c14.
- Outil opel km-421-a
- Pompe a eau
- Galet tendeur
- Index mobile
- Repère fixe.
