Boite de vitesses à 5 rapports avant synchronises et une marche arrière formant un ensemble avec le differentiel dispose transversalement en bout de moteur.
Commande Dès vitesses par tringlerie et levier de Sélection au plancher.
Types et affectations Dès boites de vitesses
Rapports de demultiplication

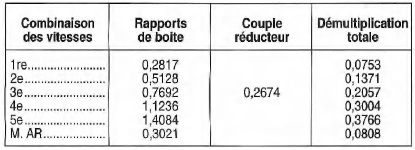

Boite f10/5 wr et f13/5 wr (moteur c12nz pour les modèles 3 ou 5 portes)

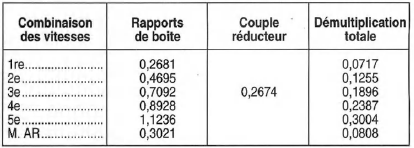

Boite f 10/5 wr et f13/5 wr (moteur c14nz pour les modèles 3 ou 5 portes)

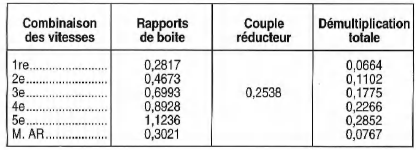

Boite f10/5 wr (moteur c14nz pour la version combo)

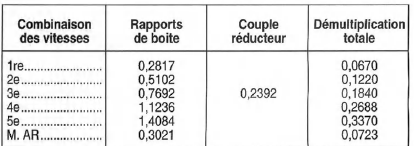

Boite f13/5 cr (moteur c14se)

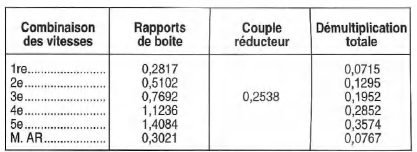

Boite f 13/5 wr (moteur 4ec1)

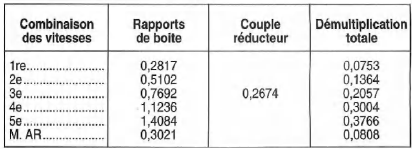

Boite f13/5 wr (moteur t4ec1)

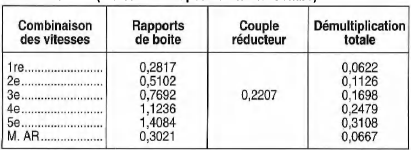

Boite f 13/5 wr (moteur 4ee1)

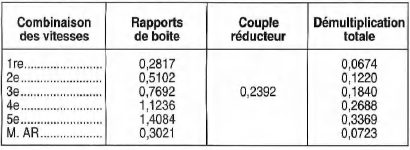

Boite f15/5 cr (moteur c16xe)
Huile de boite de vitesses
Capacité:
Preconisation : huile multigrade extreme pression de viscosite sae 75w80 ou sae 80w90 repondant aux specifications api gl4 ou mil-l2105 b ou c.
Périodicité d'entretien : pas de vidange, Contrôle du niveau tous les 30 000 km ou tous les ans.
Caractéristiques détaillées
Embrayage monodisque fonctionnant à sec avec mécanisme à diaphragme, butée en
appui constant et Commande Mécanique par câble.
Marque: luk ou fitchel et sachs.
Mécanisme
Commande
Mécanique par câble à réglage de jeu manu ...
Chronomètre
Sélectionner l'option Chronomètre dans le menu Ordinat. de bord.
Pour démarrer, sélectionner l'option de menu Départ. Pour arrêter, sélectionner
l'option de menu Arrêt.
Pour remettre les informations à zéro, sélection ...
Dépose-repose du maitre-cylindre
Dépose
Vider à l'aide d'une seringue le contenu du Réservoir de compensation.
Débrancher les canalisations attenantes au maitre-cylindre.
Déposer les 2 ecrous de fixation du maitre cylindre sur le servofrein
et le Déposer.
Repose
P ...
