Revue technique automobile Opel Corsa: Bloc-cylindres

Revue technique automobile Opel Corsa / Moteur essence / Caractéristiques détaillées / Bloc-cylindres

En fonte avec futs directement usines dans le bloc.

Realesage possible : + 0,5 mm.

Ovalisation maxi d'un cylindre : 0,013 mm.

Conicite admissible: 0,013 mm.

Jeu piston/cylindre (mm):

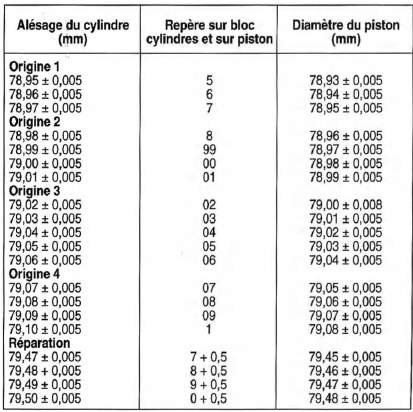

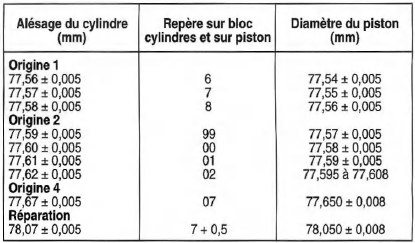

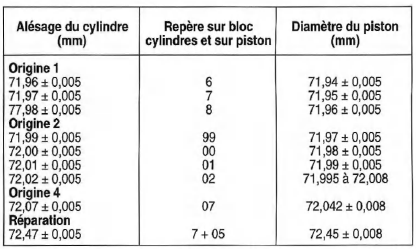

Correspondance entre cotes de rectification Dès cylindres et les pistons

Moteur c12

Moteurs c14

Moteurs c14

Moteur c16

Moteur c16

Equipage mobile

Culasse 16 soupapes
En alliage logér à double arbre à cames en tête et poussoirs hydrauliques. Hauteurde la culasse: 134,70 à 135,00 mm. Defaut de planeite maxi: 0,05 mm. Defaut de ru ...

Equipage mobile
Vilebrequin Vilebrequin en fonte modulaire tournant sur 5 paliers et equilibre par ? contrepoids. Faux rond admissible du palier central (vilebrequin placé dans le bloc) 0,03 mm. Ovalisati ...
