Revue technique automobile Opel Corsa: Dépose-repose du bloc chauffage
Dépose
- Ouvrir le capot.
- Débrancher la batterie.
- Déposer la planche de bord (voir paragraphe concerne).
- Déposer le moteur de soufflerie (voir paragraphe concerne).
- Placér Dès pince-durits sur les canalisations de circulation de liquide de refroidissement.
- Déposer les canalisations de Commande du bloc de chauffage.
Fixation du bloc chauffage
- Déposer les vis de fixation du bloc de chauffage.
- Déposer le bloc chauffage.
Repose
- la repose ne presente pas de difficulte particuliere. Procéder dans l'ordre inverse de la Dépose.
- Contrôler le fonctionnement correct de toutes les fonctions du chauffage (ou de la climatisation) et le débit

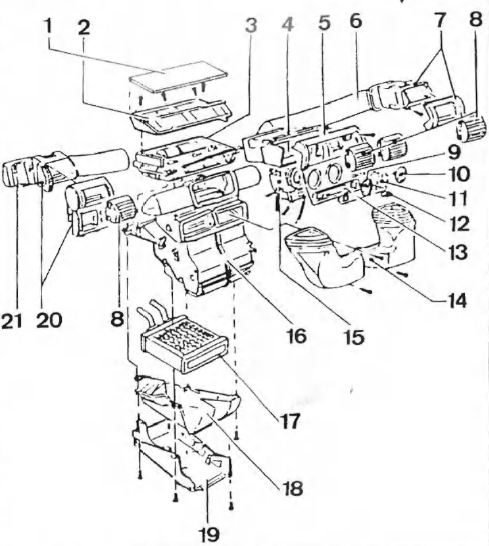

Chauffage-ventilation
- Filtre d'air pur
- Boitier de filtre d'air pur
- Boitier Dès clapets de recirculation d'air
- Boitier de buse de mélange d'air
- Garniture de Commande
- Canalisation de répartition d'air
- Boitier de buse de mélange d'air
- Buse de mélange d'air
- Bouton de Commande de mélange d'air
- Bouton de Commande de répartition d'air
- Bouton de Commande du commutateur de soufflerie
- Bouton de Commande du curseur de recirculation d'air
- Curseur de recirculation d'air
- Canal d'air
- Boitier de Commande chauffage
- Bloc chauffage
- Radiateur
- Carter de radiateur
- Carter inferieur
- Boitier de buse de mélange d'air
- Canal d'air.
Dépose-repose du radiateur de chauffage
Faire tomber la pression du système de refroidissement en ouvrant le bouchon
du vase d'expansion.
Fermér le bouchon du vase d'expansion.
Pour plus d'accessibilite, ...
