Feux de position

Toumer le commutateur jusqu'au premier cran. Le repère se placé face au symbole (1). Le poste de conduite s'eclaire ainsi que les Commandes de chauffage-ventilation, d'accessoires, d'éclairage et de confort.

L'intensite lumineuse du tableau (suivant versions) peut-être réglée à l'aide de la molette située sous le commutateur d'éclairage.

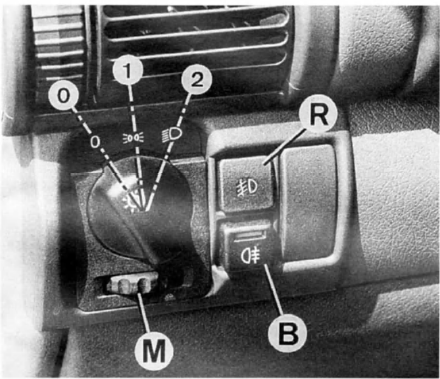

Commutateur d'éclairage et éclairage intérieur
Commutateur d'éclairage et éclairage intérieur

0. Extinction de l'éclairage - 1 . Feux de position - 2. Feux code/route - M. Molette de réglage d'intensite de l'éclairage - B. Commande de feu arrière de brouillard - R. Phares antibrouillard avant

Feux de croisement/route

Tourner le commutateur jusqu'au deuxième cran. Le repère se placé face au symbole projecteur (2). Un témoin correspondant s'allume sur le Combiné d'instruments.

La manette étant en position feux de croisement (fc), la pousser vers le tableau de bord afin d'obtenir les feux de route (fr).

Le témoin correspondant s'allume sur le Combiné d'instruments.

Projecteurs antibrouillards avant (suivant version)

L'interrupteur est situé au-Dèssus de celui Dès feux de brouillard arrière. Iis fonctionnent à partir Dès feux de position, feux de croisement ou de route.

Avertisseur lumineux

Tirer la manette d'éclairage quel que soit sa position (al).

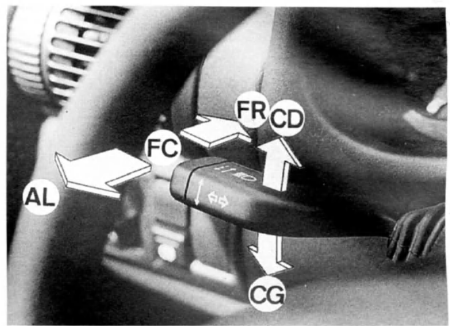

Commande feux code/route, avertisseur lumineux et clignotants
Commande feux code/route, avertisseur lumineux et clignotants

FC. Feux de croisement - FR. Feux de route - AL avertisseur lumin ux. CD. Clignotants droits - CG. Clignotants gauche

Clignotants

Quelque que soit la position de l'éclairage, manoeuvrer la manette dans le plan du volant et dans le sens où vous allez tourner:

  1.  manette vers le bas (cg): clignotant gauche ;
  2.  manette vers le haut (cd): clignotant droit.

Nota : pour signaler un dépassement ou un changement de voie, notamment sur autoroute, ne pas actionner la manette à fond, mais simplement la maintenir au contact du point dur sans le franchir. La manoeuvre terminée, relâcher la manette qui reviendra automatiquement à zéro.

Feu de brouillard arrière

L'interrupteur est situé à côté du commutateur d'éclairage. La mise en service est signalée par l'allumage d'un témoin incorporé au contacteur ainsi que sur le Combiné d'instruments. Le feu arrière de brouillard fonctionne uniquement lorsque l'éclairage a été sélectionné.

Signal "danger" (ou de détrèsse)

L'interrupteur est placé au milieu du tableau de bord entre les Aérateurs centraux. Il actionne simultanément les quatre feux clignotants.

Il ne doit être utilise qu'en cas de danger afin d'avertir les autrès automobilistes (immobilisation imprévue, conditions de conduite particulières, etc.). Sa mise en service est signalée par l'allumage d'un témoin.

Nota : le signal "danger" fonctionne également contact coupé.

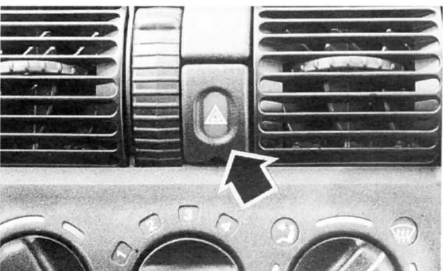

Contacteur de feux de détrèsse
Contacteur de feux de détrèsse

Réglage du site Dès projecteurs (suivant version)

Ce réglage permet de modifier la hauteur Dès projecteurs pour tenir compte de la chargé du véhicule. Tourner la molette (repère 4 de la figure "poste de conduite") située sur la planche de bord, à droite du commutateur d'éclairage.

Vers le bas pour abaisser le faisceau. Vers le haut pour le relever. Les positions de réglage correspondent environ aux chargés suivantes:

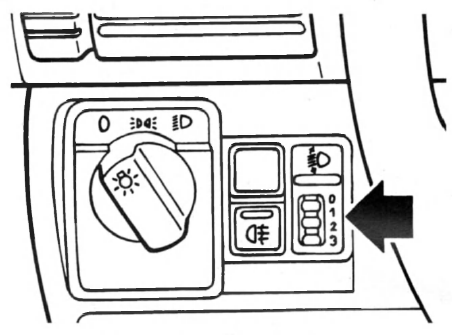

Figure de réglage manuel Dès phares.
Figure de réglage manuel Dès phares.

Berline

0. Neutre. Coffre vide, conducteur seul.

1. Coffre vide, 5 personnes à bord.

2. Coffre chargé, 5 personnes à bord.

3. Coffre chargé, conducteur seul.

Livraison et combo

0. Deux personnes à bord.

1. - 2. Coffre à moitié chargé, 2 personnes à bord.

3. Coffre à pleine chargé, deux personnes à bord.

Remarque : le réglage de base du faisceau Dès projecteurs ne doit être entrepris qu'avec la molette en position "0".

Avertisseur sonore

Appuyez au centre du volant ou pour les versions munies d'un "coussin gonflable", sur les touches situées à droite ou à gauche vers l'extérieur.

Plafonnier

S'allume par l'ouverture de l'une Dès portes avant.

Pour obtenir l'éclairage permanent, tirer le commutateur d'éclairage.

Spot de lecture arrière (suivant équipement)

Ce spot est Commande par le basculement de l'interrupteur situé en avant du feu, soit:

éclairage de la boite à gants (suivant équipement)

S'allume lorsque le contact est mis et l'abattant ouvert.

éclairage de coffre (suivant équipement)

Sur la face supérieure du coffre à bagages. S'allume toujours avec l'ouverture du coffre.

Kick-down (ou retro Commande)
Pour rétrograder sur le rapport inférieur et obtenir ainsi une accélération maximale, appuyer à fond et assez brutalement sur l'accélérateur au-del ...

Remplacément Dès lampes
Voir affectation Dès lampes page 93. Nota : les lampes à iode doivent être manipulees avec précaution. Utilisez pour la manipulation un chiffon non pelucheux. En cas de ...
