Revue technique automobile Opel Corsa: Bloc-cylindres

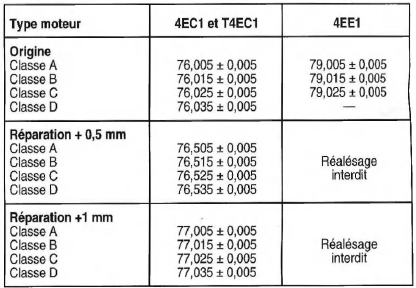

Bloc-cylindres en tonte avec cylindres aleses directement dans la masse alesage (mm)
Ovalisation maxi du cylindre : 0,015 mm.
Conicite maxi du cylindre : 0,015 mm.
Rugosite maxi du plan de joint de culasse : 0,01 mm.
Culasse
En alliage d'aluminium avecsièges, guiDès et chambres de turbulence rapportes.
Hauteur de la culasse (mm):
nominal: 131,5+-0,05 ;
mini: 131,25.
Detaut maxi de planeite du ...
Equipage mobile
Vilebrequin
Vilebrequin en fonte à 8 masses, tournant sur 5 paliers.
Fleche maxi du vilebrequin mesuree au palier central: 0,06 mm.
Ovalisation maxi Dès tourillons et Dès manet ...
D'autres materiaux:
Bloc-cylindres
En fonte avec futs directement usines dans le bloc.
Realesage possible : + 0,5 mm.
Ovalisation maxi d'un cylindre : 0,013 mm.
Conicite admissible: 0,013 mm.
Jeu piston/cylindre (mm):
origine 0,02;
Réparation 0,01 à 0,03.
Correspondance entre cotes de rectificat ...
Dépose-repose de la barre stabilisatrice
Dépose
Déposer les vis Dès colliers de fixations de la barre stabilisatrice sur
les tirants.
Déposer la barre, les étriers de fixation, les paliers en caoutchouc.
Repose
La barre stabilisatrice se fixe aux endroits repères aplatis, le grand coud ...
