Revue technique automobile Opel Corsa: Dépose-repose d'un boîtier de direction mécanique
Dépose
- Lever l'avant de la voiture et Déposer les roues avant.
- Dans l'habitaclé, Dèsserrer les briDès de l'articulation inferieure de la colonne de direction.
- Soutenir le moteur à l'aide d'une grue d'atelier en prise sur les anneaux de levage.
- Débrancher la Commande Dès vitesses, au niveau du collier.
- Déposer la platine du support arrière du groupe mototracteur, au niveau de la boite de vitesses.
- Déposer les colliers de fixation du boîtier de cremaillere.
- Déposer les ecrous frein puis, à l'aide d'un extracteur universel, extraire les rotules de biellettes de direction sur les pivots.
- Abaisser logérement le moteur à l'aide de la grue d'atelier.
- Déplacér le boîtier de direction vers la gauche à travers l'ouverture dans le passage de roue, et ceci jusqu'à ce que la biellette droite soit rentree completement dans le compartiment moteur.
- Extraire le mécanisme en biais par le Dèssous du véhicule.
Repose
- Introduire le boîtier de direction en biais par le Dèssous du véhicule, en engagéeant la biellette gauche en premier.

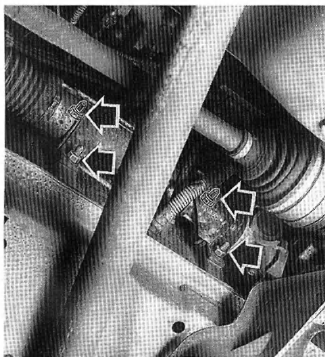

Points de fixation du boîtier de direction
- Fixer le boîtier au moyen Dès colliers.
Nota : le positionnement du boîtier de direction doit être determiner par le gabarit km-542.
- Accoupler les rotules de direction au pivot et monter Dès ecrous neufs.
- Reposer la platine du support arrière du groupe mototracteur.
- Retirer la grue d'atelier.
- Rebrancher la Commande Dès vitesses et Procéder à son reg logé, pour cette opération, se reporter à la page 68.
- Reposer les roues avant.
- Contrôler le réglage du train avant.
Purge du circuit d'assistance
Au besoin Complôter le niveau de liquide dans le Réservoir de compensation
et ceci jusqu'à ras bord.
Démarrer le moteur et réaliser immediatement l'appo ...
Dépose-repose d'un boitier de direction assistée
Dépose
Déposer le vase d'expansion.
Débrancher le tuyau d'assistance de freinage et le câble d'embrayage
puis Déposer sa patte support.
D&egrav ...
