Revue technique automobile Opel Corsa: Généralités
Moteur à essence 4 temps, 4 cylindres en ligne verticaux, dispose transversalement à l'avant. Un arbre à cames en tête sur moteurs 8 soupapes et deux arbres à cames en tête sur moteur 16 soupapes.

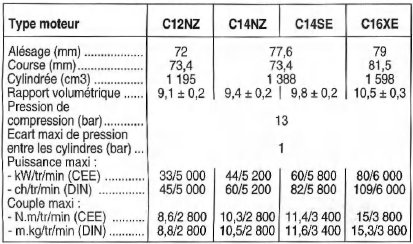

Caractéristiques principales
Culasse 8 soupapes
En alliage logér à simple arbre à cames en tête et poussoirs hydrauliques.
Hauteur de la culasse : 95,25 +- 0,45 mm.
Defaut de planeite maxi: 0,025 mm.
Defaut de rugosite ...
D'autres materiaux:
Bloc-cylindres
En fonte avec futs directement usines dans le bloc.
Realesage possible : + 0,5 mm.
Ovalisation maxi d'un cylindre : 0,013 mm.
Conicite admissible: 0,013 mm.
Jeu piston/cylindre (mm):
origine 0,02;
Réparation 0,01 à 0,03.
Correspondance entre cotes de rectificat ...
Allumage
Sur moteurs c12nz et c14nz, allumage à effet hall, module amplificateur, bobine
à self-induction, distributeur rotatif et bougies, avance cartographique memorisee
dans le calculateur commun à l'injection. Le point d'avance initial est reglable
par rotation de l'allumeur.
...
Repose et calage de la distribution
Nota : pour cette opération, le moteur doit être froid.
Vérifier que le moteur est en position de calage.
Debloquer la pompe à eau puis la tourner dans le sens de la tension
à l'aide de l'outil km-421-a, ceci a pour effet de déplacé ...
