Revue technique automobile Opel Corsa: Généralités
Moteur 4 temps diesel, 4 cylindres en ligne, dispose transversalement ; l'avant.

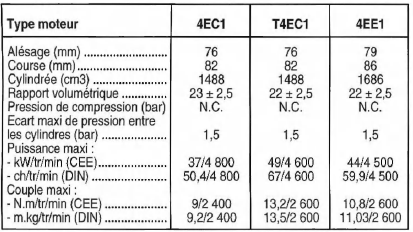

Caractéristiques principales
Culasse
En alliage d'aluminium avecsièges, guiDès et chambres de turbulence rapportes.
Hauteur de la culasse (mm):
nominal: 131,5+-0,05 ;
mini: 131,25.
Detaut maxi de planeite du ...
D'autres materiaux:
Culasse 16 soupapes
En alliage logér à double arbre à cames en tête et poussoirs hydrauliques.
Hauteurde la culasse: 134,70 à 135,00 mm.
Defaut de planeite maxi: 0,05 mm.
Defaut de rugosite maxi: 0,025 mm.
Rectification toleree dans les limites Dès cotes de hauteur.
Alesage ...
Bloc-cylindres
En fonte avec futs directement usines dans le bloc.
Realesage possible : + 0,5 mm.
Ovalisation maxi d'un cylindre : 0,013 mm.
Conicite admissible: 0,013 mm.
Jeu piston/cylindre (mm):
origine 0,02;
Réparation 0,01 à 0,03.
Correspondance entre cotes de rectificat ...
Equipage mobile
Vilebrequin
Vilebrequin en fonte modulaire tournant sur 5 paliers et equilibre par ? contrepoids.
Faux rond admissible du palier central (vilebrequin placé dans le bloc) 0,03
mm.
Ovalisation maxi d'un tourillon ou d'un maneton : 0,04 mm.
Jeu axial du vilebrequin : 0,1 à 0,2 mm.
...
