Revue technique automobile Opel Corsa: Remplacément de la courroie de pompe d'assistance sur moteur à essence
Dépose
- Si la courroie doit être reutilisee, repèrer par une fleche son sens de defilement.
- Par la vis centrale du galet tendeur , le ramener dans le sens inverse de la tension, jusqu'à pouvoir introduire une pige dans les trous du support de galet et dans le bloc-cylindres.
- Déposer la courroie
Repose
- Reposer la courroie, s'il s'agit d'une courroie reutilisee, respecter le sens de defilement repère lors de la Dépose.
- S'assurer que la courroie est correctement installee sur chacune Dès poulies.
- Retenir le galet tendeur' par sa vis centrale, retirer la pige de blocage et relâcher le galet lentement. La tension s'applique automatiquement.

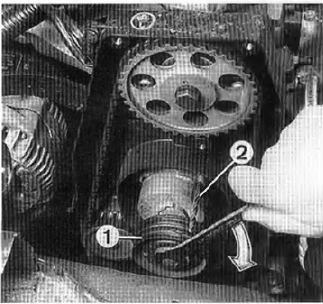

Blocage du galet tendeur de courroie en position oetendu
- Galet tendeur
- Pige de blocage de diamêtre adapte.
Circuit d'assistance
- Avec moteurs à essence
- Avec moteur diesel.
- Réservoir de fluide d'assistance
- Support de Réservoir
- Canalisation d'aspiration de la pompe
- Canalisation haute pression
- Echangeur thermique
- Pompe d'assistance
- Support de pompe
- Valve distributrice.
Dépose-repose de la colonne de direction
Dépose
Déposer la garniture inferieure Dès commutateurs (5 vis).
Débrancher le connecteur sur le contacteur à clef.
Déposer le commutateur ...
Dépose-repose de la pompe d'assistance sur moteur à essence
Dépose
Déposer le boitier de filtre à air, la canalisations d'aspiration ainsi
que la durit de recyclage Dès vapeurs d'huile.
Detendre la courroie d'entraine ...
