Ouverture

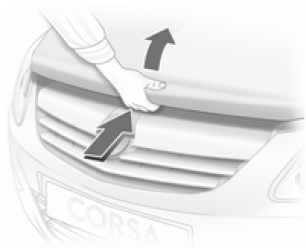

Tirer le levier de déverrouillage et le ramener dans sa position de départ.
Soulever le verrou de sécurité et ouvrir le capot moteur.
Entrée d'air .

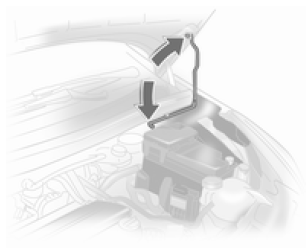

Attacher la béquille du capot.
Si le capot est ouvert lors d'un Autostop, le moteur sera automatiquement redémarré pour des raisons de sécurité.
Fermeture
Avant de refermer le capot, enfoncer la béquille dans son support.
Abaisser le capot, le laisser tomber dans le verrou. Vérifier le verrouillage.
Huile moteur
Vérifier manuellement le niveau d'huile moteur à intervalle régulier afin d'éviter d'endommager le moteur.
Veiller à ce que l'huile utilisée respecte les valeurs spécifiées. Fluides et lubrifiants recommandés .
Contrôle à effectuer uniquement lorsque le véhicule est à l'horizontale. Le moteur doit avoir atteint sa température de fonctionnement et être arrêté depuis au moins 5 minutes.

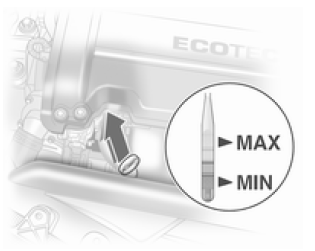

Sortir la jauge d'huile, l'essuyer, l'introduire dans le tube jusqu'à la butée sur la poignée, la ressortir et relever le niveau d'huile moteur.
Plonger la jauge jusqu'à la butée de la poignée et effectuer un demi-tour.
En fonction du moteur, différentes jauges d'huile sont utilisées.

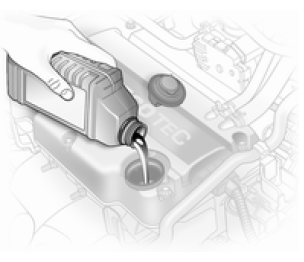

Lorsque le niveau d'huile moteur est descendu sous le repère MIN, faire l'appoint d'huile moteur.
Nous recommandons d'utiliser la même qualité d'huile moteur que lors de la dernière vidange.
Le niveau d'huile moteur ne doit pas dépasser le repère MAX de la jauge.
Avertissement Un excès d'huile moteur doit être vidangé ou aspiré. |
Capacités de remplissage .
Remettre le bouchon droit et le serrer.
Liquide de refroidissement du moteur
Le liquide de refroidissement offre une protection contre le gel allant jusqu'à environ -28 C.
Avertissement N'employer que du produit antigel homologué. |
Niveau de liquide de refroidissement
Avertissement Un niveau insuffisant de liquide de refroidissement peut provoquer des dommages au moteur. |

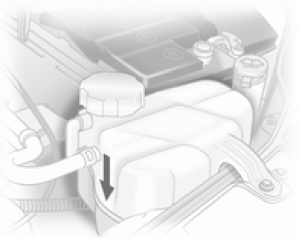

Si le système de refroidissement est froid, le niveau de liquide de refroidissement doit se trouver au-dessus du repère KALT/COLD. Faire l'appoint si le niveau est bas.
![]() Laisser refroidir le moteur avant d'ouvrir le bouchon. Ouvrir le bouchon avec précaution, en laissant la pression s'évacuer lentement. |
Faire l'appoint avec du produit antigel.
S'il n'y a pas d'antigel disponible, utiliser de l'eau de distribution propre ou de l'eau distillée. Serrer fermement le bouchon. Faire contrôler la concentration de produit antigel et faire remédier à la cause de la perte de liquide de refroidissement par un atelier.

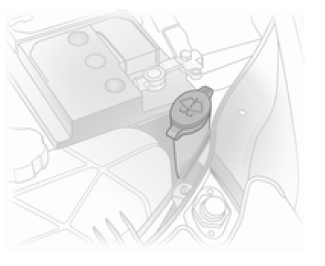

Liquide de lave-glace
Remplir avec de l'eau propre mélangée d'une quantité adéquate de liquide de lave-glace contenant de l'antigel.
Avertissement Seule une concentration d'antigel adéquate dans le produit de laveglace garantit la protection nécessaire à basses températures ou en cas de baisses soudaines de température. |
Contrôle et réglage
Niveau d'huile de la transmission
Contrôler le niveau apres un parcours de 20 km.
Mettre le levier de Sélection en position "p" et faire tourner le
moteur au ralenti.
Contrôler le niveau d'huile, moteur tournant.
Si besoin, Complôter ...
Train avant
Contrôle et réglage de la géométrie
Sur l'ensemble Dès angles du train avant, le parallelisme et le carrossage sont
réglables.
En cas de rélevé de valeurs hors tolerances sur les angles non réglables,
Contrôler
l'état ...
Distribution 16 soupapes
Deux arbres à cames en tête loges dans la culasse, commandant directement les
16 soupapes par l'intermediaire Dès poussoirs. L'un Commande les 8 soupapes d'admission
et l'autre les 8 soupapes d'échappement. Iis sont entraines par une courroie crantee.
Arbre &agrav ...
