Revue technique automobile Opel Corsa: Remplacément Dès segments

Important : remplacér toujours les segments de frein par train complet et respecter la marque ainsi que la qualite de garniture preconisee.

•  Déposer le tambour (voir paragraphe concerne).
•  à l'aide d'une pince à ressorts classique, decrocher le ressort superieur (1) de rappel de segments.
• à l'aide d'un toumevis, extraire l'ancrage (2) du ressort.
•  Decrocher le ressort de tension (3) du levier de réglage (4) et Déposer ce dernier.
•  Decrocher le dispositif de maintien latéral (5) du segment primaire (6).
•  Déposer le segment primaire et la biellette de réglage (7).
•  Decrocher le dispositif de maintien latéral (8) du segment secondaire (9).
•  Decrocher le câble de la biellette de frein de stationnement (10) et Déposer l'ensemble segment secondaire- biellette.
•  Dèsolidariser à l'etabli les segments de frein Dès différentes biellettes car les segments de remplacément sont presque toujours livres nus.

Nota : les pièces constituantes du dispositif de rattrapage de jeu automatique sont particulières à chaque côté, il est donc imperatif de ne pas les panacher.

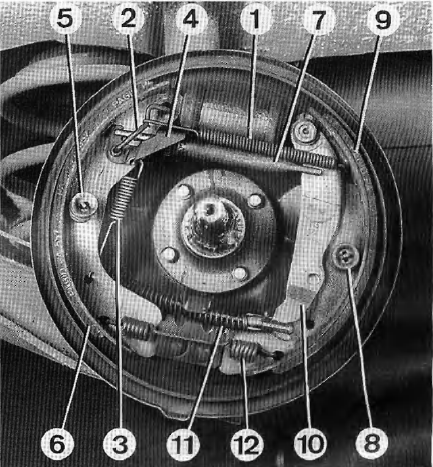

Pièces constitutives Dès freins arrière

1. Ressort superieur de rappel Dès segments
2. Ancrage de ressort
3.  Ressort de tension
4. Levier de réglage
5. et 8. Dispositif de maintien latéral
6. Segment primaire
7. Biellette de réglage
9. Segment secondaire
10. Biellette de frein de stationnement
11. Câble de frein de stationnement
12. Ressort inferieur de rappel Dès segments.

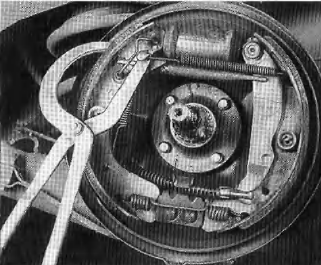

Dépose du ressort superieur

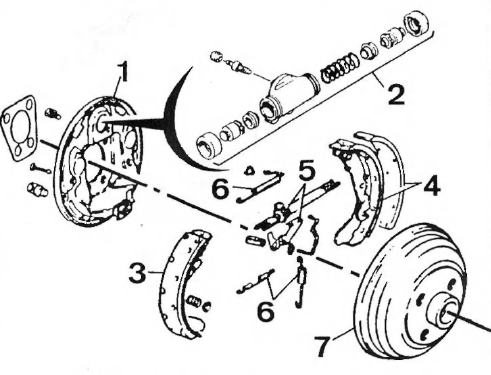

Freins arrière

1. Flasaue
2. Cylindre recepteur
3. Segment comprime
4. Segment tenau
5. Système de rattrapage de jeu
6. Ressort
7. Tambour.

• Procéder au remontage dans l'ordre inverse de la Dépose, veiller plus particulierement à respecter la position initiale Dès pièces constituant le dispositif de rattrapage de jeu automatique et à ne pas abimer les caches-poussieres du cylindre recepteur lors de la remise en placé Dès segments.

Remplacément d'un cylindre recepteur

• Procéder à la Dépose du tambour et Dès segments de frein (voir paragraphes concernes).
•  Dévisser le raccord de la canalisation sur le cylindre recepteur (prevoir l'ecoulement du liquide de frein).
•  Déposer les vis de fixation du cylindre recepteur et le Déposer.
•  Procéder pour la repose dans l'ordre inverse de la Dépose en veillant à respecter les différentes Couplés de serrage et à effectuer la purge du circuit de freinage (voir paragraphe concerne).
