Revue technique automobile Opel Corsa: Dépose-repose de la barre stabilisatrice
Dépose
- Déposer les vis Dès colliers de fixations de la barre stabilisatrice sur les tirants.
- Déposer la barre, les étriers de fixation, les paliers en caoutchouc.
Repose
La barre stabilisatrice se fixe aux endroits repères aplatis, le grand coude se situé sur la droite.
- Remplacér les paliers en caoutchouc si nécessaire.
- Respecter une distance de montage de "a = 121 mm" entre le centre du collier de serrage et la vis du tirant de chasse sur le bras.

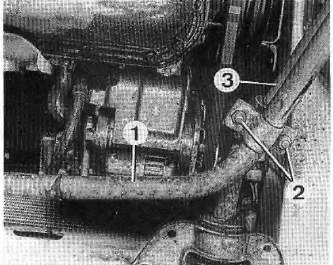

Fixation de la barre stabilisatrice
- Barre stabilisatrice
- Vis Dès colliers de fixation de la barre stabilisatrice sur un tirant
- Vis de fixation d'un tirant sur le support de caisse.
Dépose-repose d'un tirant de chasse
Dépose
- Déposer la barre stabilisatrice (voir opération précédente.
- Dévisser la vis de fixation du tirant sur le support de caisse et recuperer la rondelle.
- Dévisser la rotule et le bras inferieur du tirant de chasse.
- Déposer le tirant de chasse.
Repose
La repose s'effectue dans l'ordre inverse en prenant soin de monter la rondelle plate d'arrêt du silentbloc avant côté intérieur du tirant de chasse.
Remplacément silentbloc de tirant de chasse
Dépose
- Déposer le tirant de chasse (voir opération précédente).
- Déposer le support sur la caisse.
- Extraire le silentbloc à la presse, utiliser Dès mandrins appropries.
Repose
La repose s'effectue dans l'ordre inverse avec les outils de presse.
Dépose-repose d'un bras de suspension
Dépose
Lever le véhicule et Déposer la roue.
Dèsaccoupler le tirant de chasse et la rotule du bras de suspension
(voirfigure).
Déposer la vis ...
