Revue technique automobile Opel Corsa: Remplacément d'un amortisseur

Important : afin d'éviter de faire basculer le train arrière vers le bas, il est imperatif de remplacér les amortisseurs tun apres l'autre. Sans cette précaution, les articulations du train ar seraient deteriorees.

Nota : remplacér toujours les amortisseurs par train complet.

1. Vis de fixation du régulateur de freinage
2. Vis de fixation arrière de la lame de ressort.

1. Vis de fixation avent de la lame de ressort
2. Vis de maintien de la plaque de fixation du câble de frein à main.

Fixations de la bride en "u".

Vis de la cuvette tampon

Vis de fixations d'amortisseur

1. Fixation supérieure (beriines)
2. Fixation inferieure et supérieure (combo).

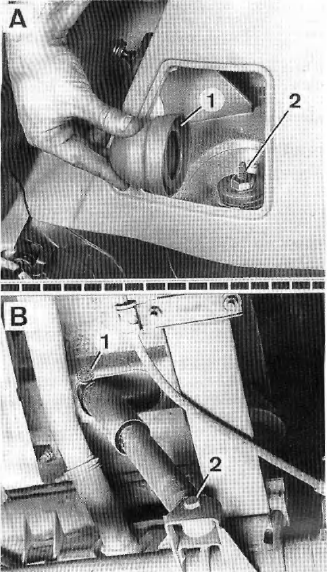

1. Capuchon protedeur
2. Vis supérieure de fixation
3. Vis inferieure de suspension.

Dépose

Beriines

• Déposer le capuchon protecteur de la fixation supérieure d'amortisseur dans le coffre du véhicule.
•  Dévisser l'ecrou superieur de fixation et enlever les cuvettes avec les tampons caoutchouc.
•  Soulever le véhicule et Dévisser la fixation inferieure sur le bras d'essieu.
•  Sortir l'amortisseur de son logement sur le bras d'essieu.

Combo

• Soulever le véhicule, placér un cric hydraulique sous l'essieu arrière et le lever logérement.
•  Dévisser les vis de fixations supérieures et inferieures de l'amortisseur.
•  Déposer l'amortisseur.

Repose

• Mettre en placé l'amortisseur.
• Alignér l'oeil de fixation inferieure de l'amortisseur et mettre en placé la vis puis la serrer au couple.

Bertines

• Introduire l'amortisseur avec cuvette et tampon caoutchouc dans la fixation supérieure.
•  Monter le tampon caoutchouc, la cuvette et serrer l'ecrou.
•  Reposer le capuchon protecteur.

Combo

• Reposer la vis de fixation supérieure de l'amortisseur.
•  Enlever le cric hydraulique sous l'essieu arrière.

Tous types

• Baisser le véhicule.
