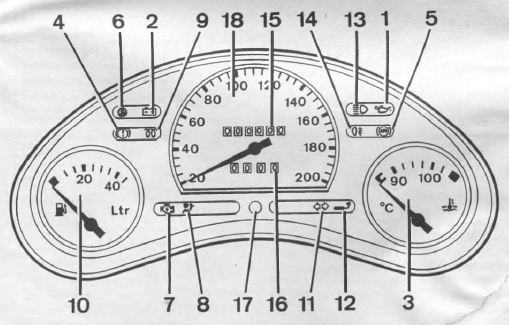

Témoins et indicateurs d'alerte
1. Pression d'huile moteur
S'allume contact mis et doil s'éteindre Dès que le moteur tourne.
S'il ne s'éteint pas ou clignote en marche, arrôter immédiatement le moteur et Contrôler le niveau d'huile moteur. Faire l'appoint si nécessaire (voir chapitre "entretien courant"). Si le niveau est correct, ne pas continuer à rouler, arrêter le moteur et faire dépanner le véhicule.
2. Chargé batterie
S'allume contact mis et doil s'éteindre Dès que le moteur tourne.
S'il s'allume en route, arrêter le véhicule et le moteur et vérifier la courroie trapezoi'dale ou multipiste de l'alternateur.
Si l'état et la tension sont corrects, faire vérifier le circuit électrique d'urgence.
Sur les moteurs essence, il est possible de continuer sa route quelques kilométrès, même avec une courroie cassee, en ayant soin de n'utiliser que les seuls accessoires électriques necessairés à la marche du véhicule el à sa signalisation la nuit.
Sur les moteurs diesel, si la courroie est rompue ou en mauvais états, la remplacér impérativement, car eile entraine également la pompe à eau.
Dans le cas contraire, il y a risque de surchauffe et de grosses avaries moteur. Si la courroie n'est pas en cause, il est possible de continuer sa route quelques kilométrès, en ayant soin de n'utiliser que les seuls accessoires électriques necessairés à la marche du véhicule et à sa signalisation la nuit.
3. Indicateur de température du liquide de refroidissement
S'allume contact mis et s'éteint à la mise en route.
La température est correcte lorsque l'aiguille se trouve dans la zone centrale.
S'il s'allume ou clignote pendant la marche et que l'aiguille se trouve vers la droite, il signale une température du liquide trop élevée. Celle-ci peut être provoquee par un niveau insuffisant dans le vase d'expansion, par le nonfonctionnement du motoventilateur dont le fusible a saute ou encore uniquement sur les moteur diesel par la cassure de la courroie de pompe à eau. Si apres verification le témoin ne s'éteint toujours pas ou que l'aiguille ne reDèscend pas, faire à un spécialiste. Pour le Contrôle du niveau, se reporter au chapitre "entretien courant".
4. Indicateur frein de stationnement et niveau du liquide de frein
S'allume contact mis, lorsque le frein à main est serré ou que le niveau du liquide de frein est insuffisant.
S'il s'allume en marche et que le frein à main est Dèsserré, arrôter le véhicule et faire dépanner le véhicule.
5. Système de freinage "abs" (selon équlpement ou option)
S'allume contact mis et doit s'eteindre dés que le moteur est lancé.
S'il s'allume en route, il indique que le systéme antiblocage est défaillant, sans incidence toutefois sur le freinage normal. Conduire alors avec vigilance sur route glissante et faire examiner rapidement le véhicule.
Remarque : en cas d'anomalie, il convient dans un premier temps de Contrôler le fusible du système "abs" (se reporter au chapitre "équipement électrique"). Le remplacér le cas échéant.
Témoins et indicateurs de surveillance
6. Transmission automatique
Indique le programme de conduite.
Le voyant s'allume pour le passage en
Alimentation en air
Alimentation en air par filtre à air sec.
Alimentation en air par filtre à air sec.
Filtre à air
Filtre à air sec à élément papier interchangeable.
Marque et type: mann 90410651.
Périodicité d'entretien : remplacément tous le ...
Purge du circuit de combustible
Purge de l'eau
Ouvrir la vis d'aeration du filtre (vis supérieure).
Purge du filtre à combustible
Vis supérieure d'aeration
Vis inferieure d'evacuation.
Placér un recipient sous le filtre.
Ouvrir la vis d'evacuation d'eau.
Ferm&eacut ...
Caractéristiques détaillées
Batterie
12 V 36 ah, 12 v 44 ah, 12 v 55 ah ou 12 v 66 ah.
Alternateur
Alternateur triphase avec régulateur incorporé.
Affectation
Caractéristiques Dès alternateurs delco
Caractéristiques dès alternateurs bosch
Caractéristiques d&eg ...
