Revue technique automobile Opel Corsa: Dépose-repose du Combiné d'instruments
Dépose
- Débrancher la batterie.
- Déposer le volant
| Attention : si le volant est muni d'une unite d'air-bag, se reporter au chapitre planche de bord. |
- Déposer les trois vis de fixation de l'encadrement du Combiné d'instruments puis le retirer.
- Déposer l'habillage de colonne de direction.
- Pour plus d'aisance, Débrancher le câble de tachymêtre de la Boite de vitesses.
- Déposer les deux vis de fixation du Combiné puis tirer logérement le Combiné.
- Débrancher le câble de tachymêtre du Combiné puis Déposer le Combiné.

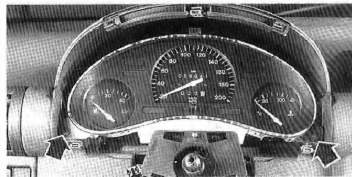

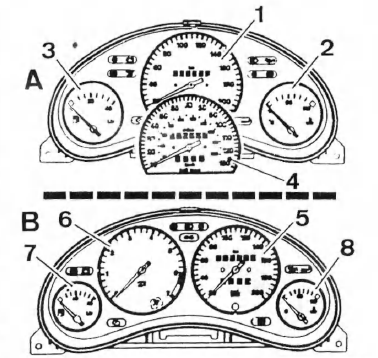

Combiné d'instruments
- Standard
- Sport.
- Tachymêtre
- Indicateur de température d'eau
- Indicateur de niveau de carburant
- Tachymêtre (m/h - km/h)
- Tachymêtre
- Compte-tours
- Indicateur de niveau de carburant
- Indicateur de température d'eau.
Repose
- Procéder dans l'ordre inverse de la Dépose en veillant à brancher correctement le connecteur multiple et le câble de tachymêtre.
- Contrôler l'ensemble Dès fonctions du Combiné d'instruments avant de le fixer definitivement.

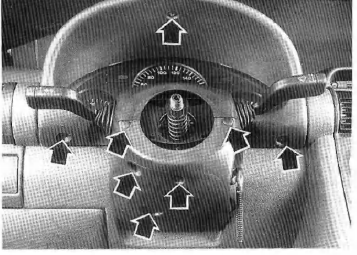

Vis de fixation de l'encadrement du Combiné d'instruments et de l'habillage
de colonne de direction
Vis de fixation du Combiné d'instruments.

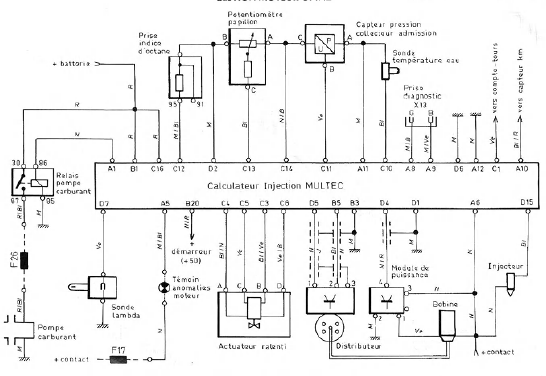

Gestion moteur c14nz

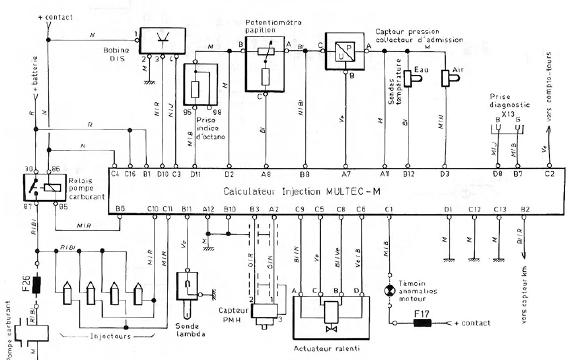

Gestion moteur c14se

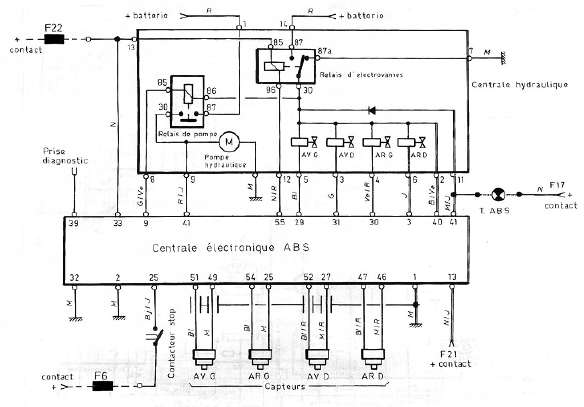

Abs

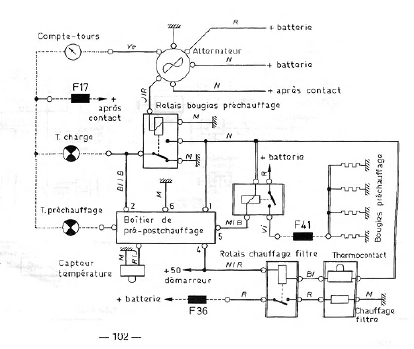

Prechauffage et chargé moteur diesel
