Revue technique automobile Opel Corsa: Dépose-repose du disque ou du mécanisme sur moteurs c16, 4ec1, t4ec1, 4ee1

Dépose

• Procéder à la Dépose de la boite de vitesses (voir paragraphe^concerne dans le chapitre "boite de vitesses - differentiel" page 62).
•  Immobiliser le volant-moteur en rotation et Dèsserrer progressivement en croix les vis de fixation du mécanisme.
•  Déposer le disque et le mécanisme.

Repose

• Contrôler l'état du volant-moteur et degraisser la face de friction.
•  Contrôler l'état de la butée, au besoin la remplacér (voir paragraphe concerne).
•  Graisser les cannelures du disque puis le Présenter en orientant le deport côté boite.
•  Poser le mécanisme, mettre en placé le centreur km-734 puis planer et serrer au couple ses vis de fixation.
•  Reposer la boite de vitesses (voir paragraphe concerne dans le cha- ditre "boite de vitesses - differentiel" page 62).

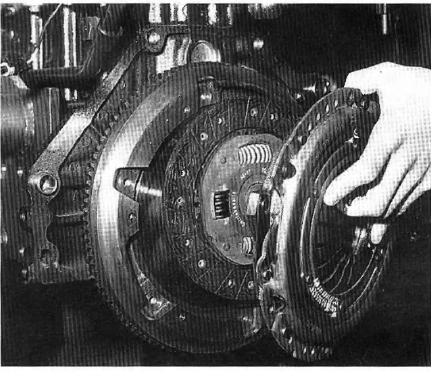

Dépose du mécanisme d'embrayage

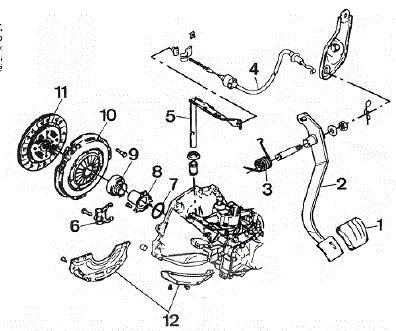

Embrayage

1. Caoutchouc de pédale
2. Pédale -
3. Ressort de rappel
4. Câble de Commande
5. Levier
6. Fourchette
7.  Joint torique
8. Guide de butée
9. Butée
10. Mécanisme à diaphragme
11. Disque.
