Les inscriptions sur le fusible neuf doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de trois boîtes à fusibles :
à l'avant gauche du compartiment moteur,
dans les véhicules avec direction à gauche : dans l'habitacle, derrière le commutateur d'éclairage, ou, dans les véhicules avec direction à droite : derrière la boîte à gants,
derrière un cache sur le côté gauche du coffre.
Avant de remplacer un fusible, mettre le commutateur correspondant en position Off et couper le contact.

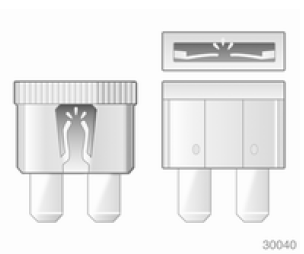

Un fusible défectueux se reconnaît à son filament brûlé. Ne pas remplacer le fusible tant que la cause de la défaillance n'a pas été supprimée.
Certaines fonctions sont protégées par plusieurs fusibles.
Des fusibles peuvent aussi être enfichés même si la fonction n'est pas présente.
