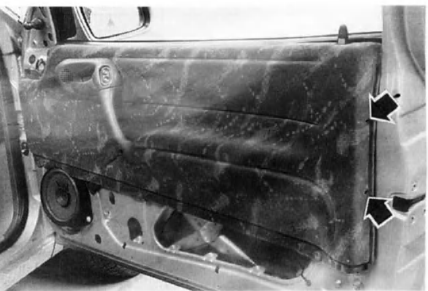

Fixations d'une garniture de porte avant

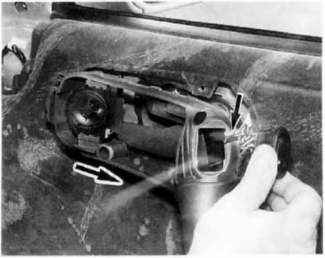

Dépose du connecteur. Tirer la poignée vers l' arrière et Dégagerle faisceau
par l'encocne prevue à cet effet.
A la repose, reprendre lesopérations de Dépose en ordre inverse.
Dépose-repose de la pompe d'assistance sur moteur diesel
Dépose
Déposer le filtre à air et la canalisation d'aspiration.
Debloquer le système de tension puis Déposer la courroie trapezot'dale.
Débrancher le tuyau d'aspiration et de refoulement sur la pompe, prevoir
l'ecoulement du fluide.
...
Dépose-repose du turbocompresseur
Dépose
Déposer le ventilateur et la buse d'air.
Déposer les durits de circulation d'eau (recuperer le liquide).
Deconnecter le contacteur thermique et Déposer le radiateur.
Déposer la calandre.
Déposer la canalisation d'al ...
Equipage mobile
Vilebrequin
Vilebrequin en fonte à 8 masses, tournant sur 5 paliers.
Fleche maxi du vilebrequin mesuree au palier central: 0,06 mm.
Ovalisation maxi Dès tourillons et Dès manetons : 0,025 mm.
Conicite maxi Dès tourillons et Dès manetons : 0,025 mm.
Jeu axial d ...
