Deux arbres à cames en tête loges dans la culasse, commandant directement les 16 soupapes par l'intermediaire Dès poussoirs. L'un Commande les 8 soupapes d'admission et l'autre les 8 soupapes d'échappement. Iis sont entraines par une courroie crantee.
Arbre à cames (distribution 8 soupapes)
Diagramme de la distribution
Non communique.

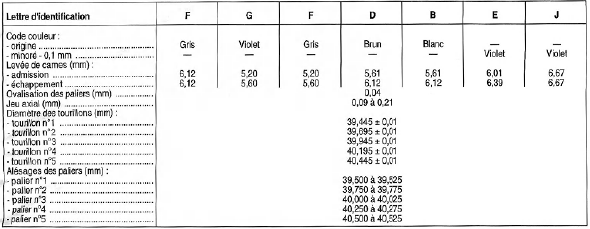

Arbres à cames
Deux arbres à cames en tête placés dans la culasse et tournant sur 6 paliers.
Identification : pas de repère.
Faux rond maxi: 0,04 mm.
Jeu axial: 0,04 à 0,144 mm.
Levee de cames : 8,5 mm.
Diamêtre Dès paliers : 27,939 à 27,960 mm.
Diamêtre Dès logements Dès paliers: 28 à 28,021 mm.
Courroie de distribution
Marque et type : gates powergrip.
Tension : determinée par le ressort du galet tendeur, voir réglage de base page 30.
Dépose-repose de la butée et du joint à levres du guide
Dépose
Sur les véhicules à moteur c12 et c14, Déposer le disque et le mécanisme,
sur les autrès moteurs Déposer la boite de vitesses.
Déposer la vis de fixation de la fourchette sur faxe de Commande.
Extraire par le D&egr ...
Démarrage du moteur
Enfoncer la pédale de frein en démarrant le moteur. Si la pédale de frein n'est
pas enfoncée, s'allume dans le combiné
d'instruments, " N " clignote sur l'affichage de la transmission et il est impossible
de démarrer le moteur.
Il est égalemen ...
Affichage d'informations graphique, affichage d'informations couleurs
Affiche l'heure, la température extérieure et la date ou bien des données de
l'Infotainment System si celui-ci est allumé ainsi que de la climatisation automatique.
L'affichage Colour-Info-Display affiche les informations en couleurs.
Le type d'informations affich ...
