Revue technique automobile Opel Corsa: Planche de bord
Dépose-repose de la planche de bord
Dépose
- Débrancher la batterie.
- Déposer les deux bras d'essuieglace.
- Enlever les caches Dès orifices Dès paliers d'essuie-glace.
- Déposer les deflecteurs d'air et d'eau.
- Déposer le mécanisme d'essuieglace (voir chapitre "équipement
électrique").
- Sur la boite de vitesse, Dévisser le câble du compteur de vitesse.
- Dans l'habitaclé, retirer le videpoches inferieur droit.
- Déposer les cinq vis de fixation de la boite à gants, Débrancher le
connecteur électrique puis la retirer de la planche de bord.
- A l'avant de la console de frein de stationnement, Dégager le cache,
Déposer la vis de fixation, relever le soufflet de levier de vitesse puis
Dégager
le console vers l' arrière.
- Si equipe, Déposer les quatre vis de fixation de l'autoradio et la
Déposer.

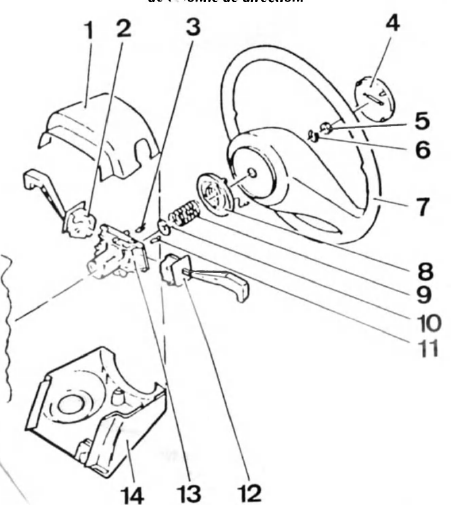

Habillage de colonne de direction
- Partie supérieure d'habillage de colonne de direction
- Commutateur d'essuie-glace
- Ressort de contact
- Bouton avertisseur
- Ecrou
- Jone d'arrêt
- Volant
- Anneau de contact de i'avertisseur
- Ressort de pression
- Rondelle
- Ressort de contact
- Commutateur Dès clignotants
- Boitier de contacteur d'avertisseur
- Partie inferieure d'habillage de colonne de direction

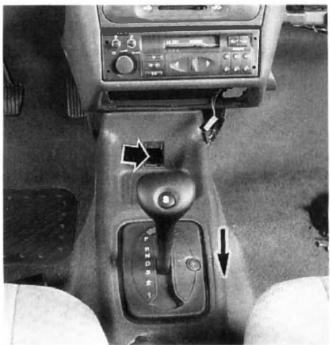

Vis de fixation et sens de la Dépose de la console de trein de stationnement

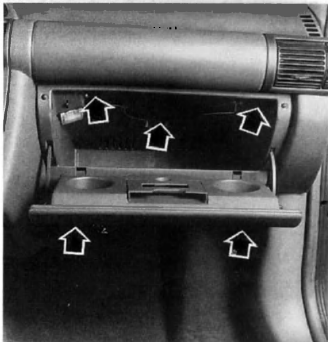

Fixations de la boite à gants

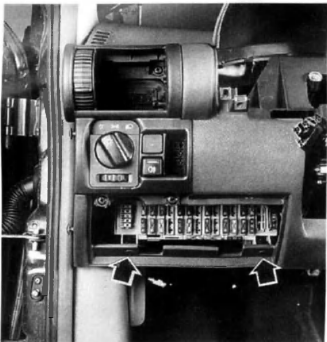

Fixations de la boite à fusibles.
- Enlever le couverclé du boitier de fusibles.
- Déposer les fixations et Dégager le boitier de fusibles.
- Le cas echeant, Dévisser le support de la centrale de Commande du
dispositil d'antivol et l'enlever de la planche de bord.
- Si monte, Dévisser le porte-reiais de climatisation et le Dégager
de la ..Piaoche de bord.
- Extraire le commutateur du signal de détrèsse (voir figure).
- Tourner les deux ouies d'aeration vers le bas et les Déposer en prenant
garde de pas casser l'ergot de maintien (voir figure).
- Extraire le bouton de Commande du curseur de ventilation.
- Dégrafer l'enjoliveur du curseur de ventilation.
- Déposer les quatre vis de fixation du tableau de Commande chauffage
et le Dégager jusqu'à ce que l'acces aux câbles soit assure.

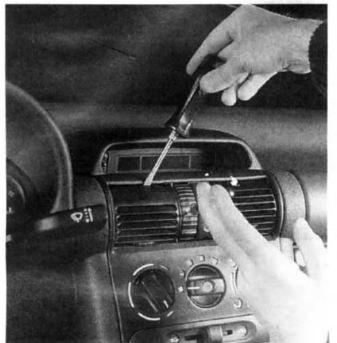

Dépose repose Dès ouies d'aeration. Engager deux tournevis : un
par le haut et l'autre, pour liberer l'ergot de maintien, par un Dès côtés

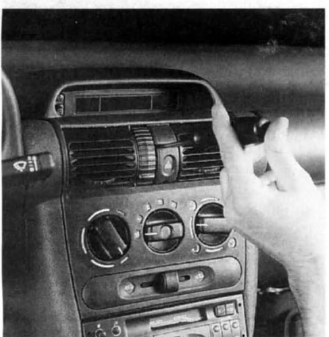

Dépose de l'interrupteur de feux de détrèsse. Agir sur l'ergot de maintien.
Ne pas essayer de Déposer l'interrupteur par le bord inferieur

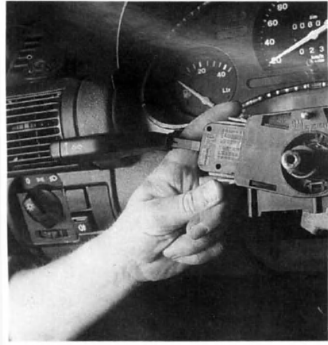

Dépose Dès commutateurs d'essuie-glace et d'éclairage.

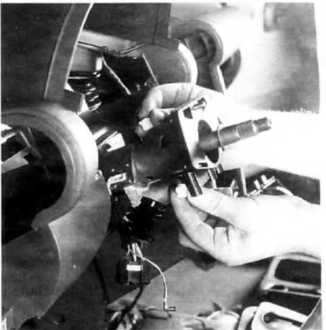

Dépose de la platine portecommodos.

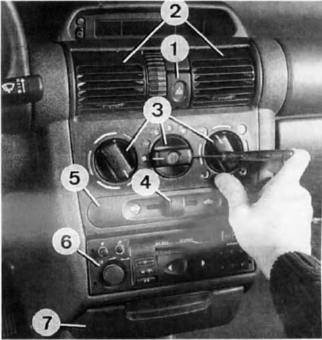

Dépose de la console centrale
- Interrupteur de feux de détrèsse
- Ouies d'aeration
- Boutons de réglage du chauffage
- Bouton de circulation d'air
- Enjoliveur
- Autoradio

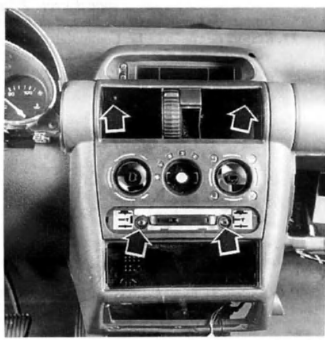

Vis de fixation de la facade de console centrale
- Dégrafer les câbles et Déposer le tableau.
- De chaque côté, Déposer les vis (quatre à droite, trois à gauche)
de fixation du support de l'ouie d'aeration et le Déposer.
Véhicules sans air-bag
- Déposer le cache au centre du volant, Débrancher les connections de l'avertisseur
sonore, Déposer la vis centrale et extraire le volant.
Véhicules avec air-bag
Attention : avant toute opération sur le dispositif
d'air-bag, attendre une minute pour que le condensateur soit dechargé. |
Tous types
- Sans Déposer le volant, Déposer l'habillage de colonne de direction (cinq
vis).

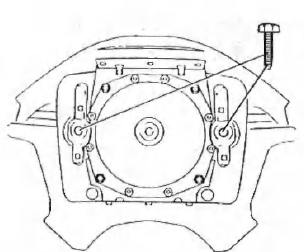

Is de fixation de l'unite d'air-bag sur le volant.
- Tourner le volant à droite (90) puis à gauche (180) de fagon à avoir acces
au vis frontales de l'unite d'air-bag {sur le côté posterieur du volant).
- Ramener le volant en position de marche en ligne droite et soulever
avec précaution l'unite d'air-bag.
- Débrancher la fiche du faisceau de câbles du générateur de gaz.
- Enlever l'unite d'air-bag.
- Déposer le volant.

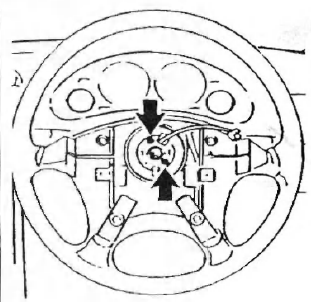

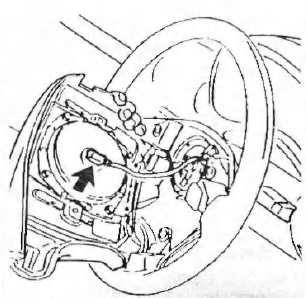

Implantation du connecteur de l'unite d'air-bag

Vis de fixation de l'unite de contact
Important : l'unite d'air-bag ne doit pas être ouverte par
force et doit être entreposee de maniere à ce que le côté rembourre se trouve vers
le haut.
Tous modèles
- Déposer l'habillage de colonne de direction (cinq vis)
- Débrancher les connecteurs Dès interrupteurs puis Déposer ces derniers.
- Tourner vers la gauche le support de contacteurs et l'enlever du tube
de colonne de direction.
- Enlever le contacteur de feu de stop de la pédale de frein.
- Le cas echeant, Débrancher la fiche d'antenne et la fiche du faisceau
de câbles sur le support d'autoradio.
- Sous la console centrale, Déposer la fixation du support de planche
de bord.
- Enlever le faisceau de câbles du renforcement de téle de planche de
bord.

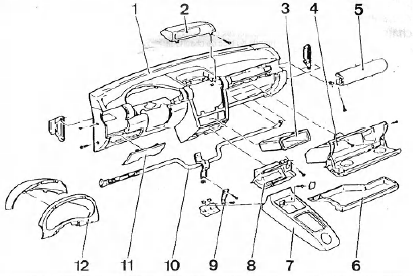

Revetement de planche de bord
- Revetement central de planche de bord
- Tableau d'affichage
- Vide-poches
- Boite a gants
- Rembourrage côté passager
- Vide-poches inferieur droit
- Console de frein de stationnement
- Support de fixation inferieure
- Ren fort de revetement central
- Couverclé de boite à fusibles
- Encadrement du Combiné d'instruments.

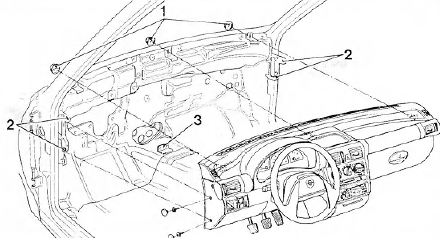

Fixations de planche de bord
- Ecrous de fixation sur la téle de tablier
- Fixations latérales
- Fixation inferieure.
- Déposer l'encadrement du Combiné d'instruments (trois vis).
- Dévisser les deux fixations du Combiné d'instruments. Presser l'agrafe
de retenue vers le haut et retirer l'insert d'instruments jusqu'à ce que
l'acces au câble du compteur soit assure.
- Déverrouiller l'axe de compteur de vitesses en comprimant le ressort
puis sortir le Combiné d'instruments.
- Déposer, de chaque côté, les deux vis de fixations de la planche de
bord.
- Par le compartiment moteur, Déposer les trois ecrous de fixation
supérieure
de la planche de bord.
- Sortir la planche de bord en prenant garde qu'aucun faisceau de
câbles
ne reste accroche.
Repose
- Procéder dans l'ordre inverse de la Dépose, placér Dès colliers neufs pour
fixer le céblage électrique.
- A la suite de la repose Vérifier que tous les organes Déposes ou deconnectes
fonctionnent.
- Veiller au centrage correct du volant.
En bref: Il est possible de Déposer le radiateur de chauffage sans retirer
le bloc chauffage.
...
