Revue technique automobile Opel Corsa: Contrôle et réglage du point milieu du boitier de direction
Nota : cette opération est à faire systematiquement à la suite d'une intervention, Dépose-repose ou Dèsassemblage, sur le boitier ou la colonne de direction.
- La position milieu est obtenue lorsque la cote entre "c" est de 420 +- 2 mm sur une direction Mécanique ou 435 +- 2 mm sur une direction assistée.
- Dans cette position, les branches du volant doivent se trouver horizontales et la vis de bridage du joint de cardan à la base de la colonne de direction, doit se trouver horizontalement vers le haut.

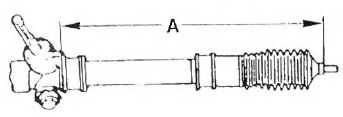

Localisation de la mesure pour la mise au point milieu de la cremaillere.
- Si le volant presente un decentrage de plus de 10, Déposer le volant à l'aide d'un extracteur approprie (type : km-210-a) puis le recentrer sur les cannelures.
