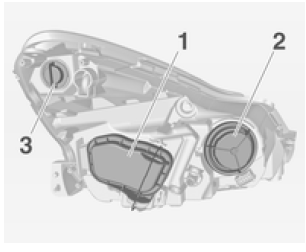

Les phares sont dotés de systèmes indépendants pour les feux de croisement 1 (ampoule extérieure), feux de route 2 (ampoule intérieure) et les feux de jour/de position 3.
Feux de croisement

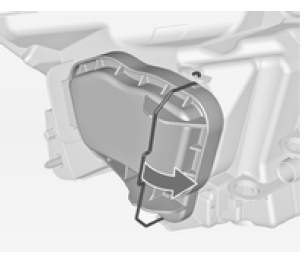

Libérer l'attache en ressort et enlever le couvercle de protection 1.

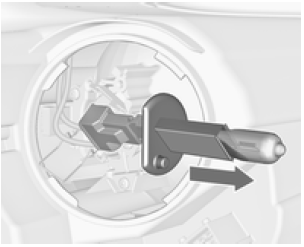

Appuyer sur les côtés du culot et enlever l'ampoule du réflecteur.
Débrancher la fiche de l'ampoule.
Introduire la nouvelle ampoule dans le réflecteur de sorte que l'ergot de positionnement de la douille de l'ampoule soit aligné avec le logement du réflecteur.
Encliqueter l'ampoule.
Brancher la fiche sur l'ampoule.
Placer le couvercle de protection et encliqueter l'attache en ressort.
Feux de route

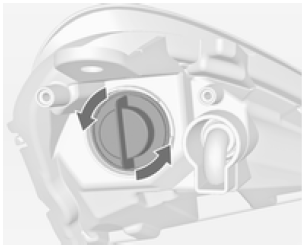

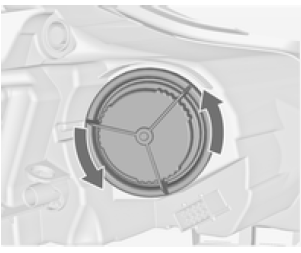

Tourner le couvercle de protection 2 dans le sens antihoraire et l'enlever.

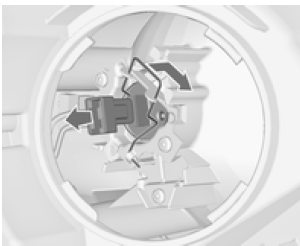

Débrancher la fiche de l'ampoule.

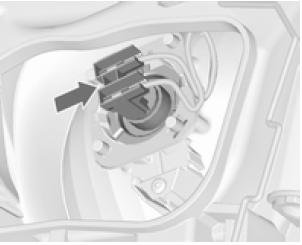

Désencliqueter la languette-ressort de l'attache en la déplaçant et la pivotant sur le côté.

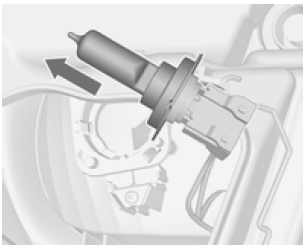

Enlever l'ampoule du boîtier du réflecteur.
Lors de la pose de l'ampoule neuve, introduire les ergots dans les logements du réflecteur.
Poser la languette-ressort et brancher la fiche sur l'ampoule.
Placer le couvercle de protection.
Feux de jour/latéraux
Faire tourner la douille de l'ampoule 3 dans le sens antihoraire pour la désencliqueter.

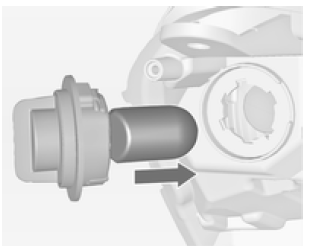

Extraire la douille de l'ampoule de feu de position de son réflecteur.
Enlever l'ampoule de la douille, introduire une nouvelle ampoule.
Introduire la douille de l'ampoule dans le réflecteur de sorte que l'ergot de positionnement de la douille de l'ampoule soit aligné avec le logement du réflecteur.
La faire tourner dans le sens horaire pour l'encliqueter.
Clignotant avant
Les clignotants avant sont dotés d'ampoule longue durée de vie. En cas de défaillance, faire remplacer l'ampoule par un atelier.
Essuie-glace / lave-glace avant
Essuie-glace avan
La manette revient toujours à la position initiale.
= rapide
= lent
= balayage intermittent
= arrêt
Pour un seul balayage lorsque l'essuie- glace avant est désactivé, abaisser la
manette.
Pour parcourir les vitesses d'essuieglace, appuyer ...
Equipage mobile
Vilebrequin
Vilebrequin en fonte modulaire tournant sur 5 paliers et equilibre par ? contrepoids.
Faux rond admissible du palier central (vilebrequin placé dans le bloc) 0,03
mm.
Ovalisation maxi d'un tourillon ou d'un maneton : 0,04 mm.
Jeu axial du vilebrequin : 0,1 à 0,2 mm.
...
Remise en état d'un étrier
Déposer l'étrier et les plaquettes (voiropérations précédentes).
Placér l'étrier dans un etau muni de mordaches.
Dégager le cache poussiere.
Extraire le piston de son logement en appliquant sur l'orifice d'alimentatio ...
