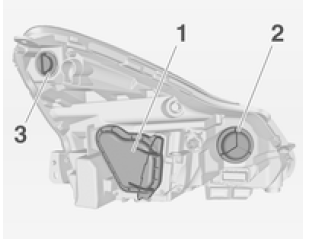

Les phares sont dotés de systèmes indépendants pour les feux de croisement et les feux de route 1 (ampoule extérieure), feu de virage 2 (ampoule intérieure) et les feux de jour/de position 3.
Feu de route/de croisement

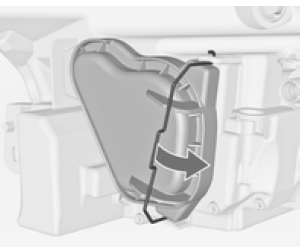

Libérer l'attache en ressort et enlever le couvercle de protection 1.

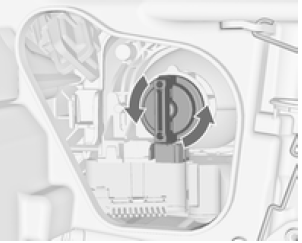

Faire tourner la douille de l'ampoule dans le sens antihoraire pour la désencliqueter.

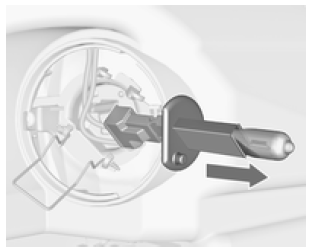

Extraire la douille de l'ampoule de son réflecteur.

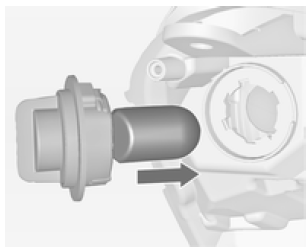

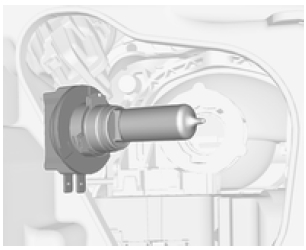

Introduire la nouvelle ampoule dans le réflecteur de sorte que l'ergot de positionnement de la douille de l'ampoule soit aligné avec le logement du réflecteur.
Encliqueter la douille de l'ampoule en la tournant dans le sens horaire.
Placer le couvercle de protection et encliqueter l'attache en ressort.
Feux de jour/de position

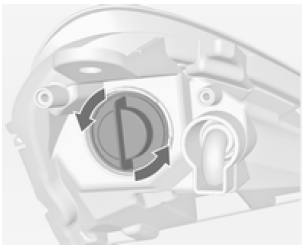

Faire tourner la douille de l'ampoule 3 dans le sens antihoraire pour la désencliqueter.
Extraire la douille de l'ampoule de son réflecteur.
Enlever l'ampoule de la douille, introduire une nouvelle ampoule.
Introduire la douille de l'ampoule dans le réflecteur de sorte que l'ergot de positionnement de la douille de l'ampoule soit aligné avec le logement du réflecteur.
La faire tourner dans le sens horaire pour l'encliqueter.
Feu de changement de direction

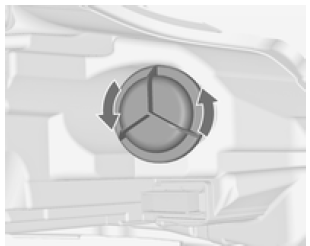

Tourner le couvercle de protection 2 dans le sens antihoraire et l'enlever.

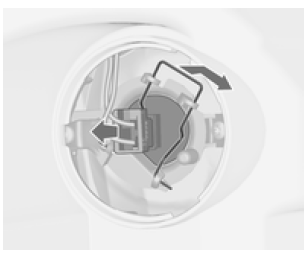

Débrancher la fiche de l'ampoule.
Désencliqueter la languette-ressort de l'attache en la déplaçant et la pivotant sur le côté.
Enlever l'ampoule du boîtier du réflecteur.
Lors de la pose de l'ampoule neuve, introduire les ergots dans les logements du réflecteur.
Poser la languette-ressort et brancher la fiche sur l'ampoule.
Placer le couvercle de protection.
Clignotant avant
Libérer l'attache en ressort et enlever le couvercle de protection 1.

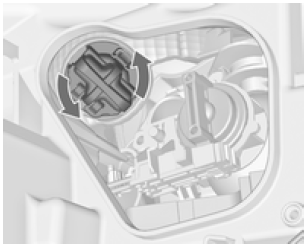

Faire tourner la douille de l'ampoule dans le sens antihoraire pour la désencliqueter.
Extraire la douille de l'ampoule de son réflecteur.
Pousser légèrement l'ampoule dans la douille, la tourner dans le sens antihoraire et l'enlever.
Introduire une nouvelle ampoule en l'enfonçant légèrement et en la faisant tourner.

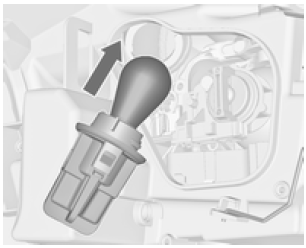

Introduire une nouvelle douille d'ampoule dans le réflecteur et l'encliqueter en la faisant tourner dans le sens antihoraire.
Placer le couvercle de protection et encliqueter l'attache en ressort.
