En alliage logér à double arbre à cames en tête et poussoirs hydrauliques.
Hauteurde la culasse: 134,70 à 135,00 mm.
Defaut de planeite maxi: 0,05 mm.
Defaut de rugosite maxi: 0,025 mm.
Rectification toleree dans les limites Dès cotes de hauteur.
Alesage Dès paliers d'arbre à cames : 28 à 28,021 mm.
Joint de culasse
Monte à sec, repère "oben top" dirigé vers le haut.
Epaisseur: 1,2 mm.

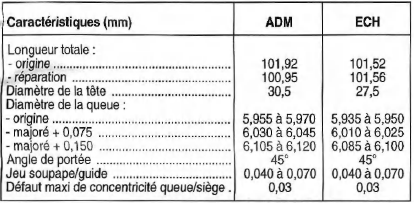

Soupapes
En acier special et refroidies au sodium à l'echappement. Elles sont montees suivant un v de 43 dans la culasse et arrêtees par deux demi-clavettes.
Jeu de fonctionnement pas de réglage, poussoirs hydrauliques. |
Siéges de soupapes
En fonte acieree rapportes dans la culasse.
Largeur de la portee (mm): admission : 1 à 1,4.
Echappement: 1,4 à 1,8.
Angle de la portee : 4530\ angle de degagement superieur: 30 +- 30'.
Angle de degagement inferieur: 60 +- 30'.
Poussoirs
Poussoirs hydrauliques coulissant dans la culasse, intercales entre les arbres à cames et les soupapes.
Une soupape regule la pression d'huile admise aux poussoirs.
GuiDès de soupapes
Alesage Dès guiDès (mm):
Position de montage : 10,7 à 11 mm.
Témoins
Les témoins décrits ne se retrouvent pas sur tous les véhicules. La description
s'applique à toutes les versions d'instruments. Lors de la mise du contact, la plupart
des témoins s'allument brièvement pour effectuer un test de fonctionnement.
Significat ...
Commande
Maitre-cylindre
Diamêtre nominal: 20,54 mm.
Course Dès pistons av/ar (mm): 17/15.
Servofrein
Marque et type : gmf 8" (203,2 mm).
Limiteurs
Non asservi à la chargé (seul moteur c12nz) identification: 3/30.
Contrôle de la pression av/ar (bars): 5/5 - 60/39 ...
Remplacément Dès lampes
Voir affectation Dès lampes page 93.
Nota : les lampes à iode doivent être manipulees avec
précaution.
Utilisez pour la manipulation un chiffon non pelucheux.
En cas de contact avec les doigts, la nettoyer lampe avec de l'alcool.
De plus, monter uniquement Dès ...
