L'aide au stationnement facilite les manoeuvres en mesurant la distance entre le véhicule et les obstacles et en émettant des signaux sonores. C'est toutefois le conducteur qui reste pleinement responsable de la manoeuvre de stationnement.

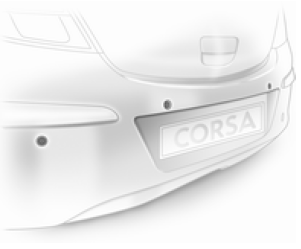

Le système se compose de quatre capteurs de stationnement à ultrasons disposés dans le pare-chocs arrière.
Témoin .
Activation
Le système est automatiquement activé quand la marche arrière est engagée.
Indication
Un obstacle est signalé par un signal sonore. L'intervalle entre les signaux sonores se réduit au fur et à mesure que le véhicule se rapproche de l'obstacle.
Quand la distance est inférieure à 30 cm, le signal sonore est continu.
Désactivation
Le système se désactive automatiquement quand la marche arrière est engagée.

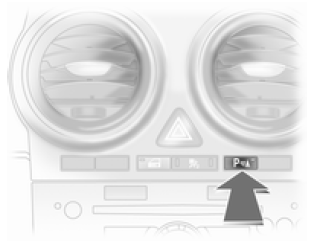

Si le véhicule est doté du bouton
, le système peut être désactivé en
enfonçant le bouton.
Défaillance
En cas de défaut dans le système,
s'allume.
De plus, clignote si un dysfonctionnement
du système dû à des conditions temporaires, comme des capteurs recouverts de neige,
est détecté.
Témoin .
Remarques importantes concernant les aides au stationnement
![]() Différentes surfaces réfléchissantes d'objets ou de vêtements ainsi que des sources externes de parasites peuvent, dans des conditions particulières, empêcher le système de reconnaître des obstacles. Une attention particulière doit être accordée aux obstacles bas qui peuvent endommager la partie inférieure du pare-chocs. |
Avertissement Les performances des capteurs peuvent être diminuées lorsqu'ils sont recouverts de glace ou de neige, par exemple. Les performances des systèmes d'aide au stationnement peuvent être réduites en raison de la charge élevée. Des conditions spécifiques s'appliquent si des véhicules de plus grande taille sont impliqués (p. ex. véhicules tout terrain, fourgonnettes, camionnettes). L'identification d'objet dans la partie supérieure du véhicule ne peut pas être garantie. Des objets offrant une section transversale de réflexion fort étroite, des objets étroits ou des matériaux souples par exemple, peuvent ne pas être détectés par le système. Les systèmes d'aide au stationnement ne sont pas prévus pour aider les conducteurs à éviter une collision avec des objets inattendus. |
Remarque
Le système d'aide au stationnement détecte automatiquement un dispositif d'attelage monté en usine. Il est désactivé quand la fiche est branchée.
Le capteur pourrait détecter un objet fictif (écho parasite) causé par des parasites externes acoustiques ou mécaniques.
Remarque
En cas d'engagement d'un rapport de marche avant et de dépassement d'une certaine vitesse, le système d'aide au stationnement arrière est désactivé lorsque le système de transport arrière est déployé.
Si la marche arrière est engagée en premier lieu, le système d'aide au stationnement
détecte le système de transport arrière et émet un signal sonore. Appuyer brièvement
sur pour désactiver le système d'aide
au stationnement.
Dispositif antivol
Attention
Ne pas mettre le dispositif antivol en marche quand des personnes sont dans
le véhicule ! Le déverrouillage de l'intérieur est impossible.
Le système condamne toutes les portes.
Toutes les portes doivent être fermées pour po ...
Dépose-repose Dès injecteurs
Dépose
Débrancher le câble de la batterie.
Débrancher les canalisations d'alimentation de carburant Dès injecteurs
et celles de retour.
Déposer les conduites d'air.
Déposer l'injecteur.
Repose
Reposer l'injecteur a ...
Distribution 8 soupapes
Un arbre à cames en tête logé dans un carter paliers fixe sur la culasse.
L'arbre à cames est entrame par courroie crantee depuis le vilebrequin et
Commande
les soupapes par l'intermediaire de linguets.
Diagramme de la distribution
Non communique.
Arbre à ca ...
